Staubli快速接头HCB 50.7209/IC/VT技术文章

一、产品概述

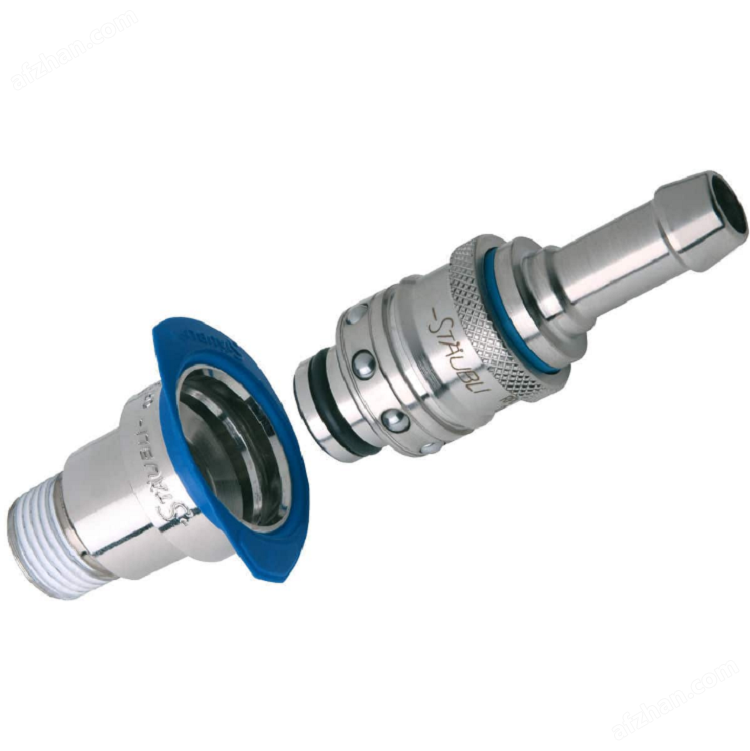

瑞士Staubli（史陶比尔）HCB 50.7209/IC/VT是一款高性能的大流量不锈钢快速接头，属于HCB系列。该系列接头以的耐用性和无泄漏连接技术而闻名，专为满足各种工业流体传输的高要求而设计。HCB 50.7209/IC/VT适用于DN 80（3"）的软管，能够实现快速、安全且无泄漏的流体连接与断开，广泛应用于化工、石油、生物技术等多个领域。

二、技术特点

（一）设计与材质

HCB 50.7209/IC/VT主要采用不锈钢316系列材质，这种材质具有优异的耐腐蚀性和机械强度，能够适应恶劣的工作环境，确保接头在长期使用中的稳定性和可靠性。其护套采用聚缩醛材料，手轮则为铝合金材质，不仅减轻了接头的重量，还提高了操作的便捷性。

（二）无泄漏技术

该接头采用了的平滑面设计，实现了真正的无泄漏连接。在连接过程中，不会让空气进入流体回路，避免了气泡的产生；在断开连接时，也不会污染环境，确保了工作场所的清洁和安全。这种无泄漏技术对于传输危险或高价值流体的应用尤为重要，能够有效防止流体的浪费和环境污染。

（三）操作性能

HCB 50.7209/IC/VT设计有自动锁紧装置，当连接完成时会自动锁定，确保连接的牢固性。此外，它还配备了可选的手轮，使得连接和断开操作更加轻松自如。接头的旋转连接设计允许软管自由移动，防止软管扭曲或变形，进一步提高了操作的灵活性和安全性。

（四）维护与兼容性

这款接头的维护非常方便，可以在不拆卸后适配器的情况下进行维护，只需从前面使用六角扳手即可拆卸。它还与KES密封套件兼容，通过一个保持环和O形圈在插座和其底座之间形成密封，确保了连接的可靠性和密封性。

三、技术参数

（一）尺寸与流量

HCB 50.7209/IC/VT适用于DN 80的软管，内径为50毫米。其流量性能出色，在5米/秒的流速下，流量可达每分钟1000升以上。

（二）工作压力与温度范围

该接头的*大工作压力为16 bar（232 PSI）。根据不同的密封材料，其工作温度范围有所不同：使用Nitrile密封时，工作温度范围为-15°到+100°C；使用氟碳密封（JV）时，工作温度范围为0°到+200°C；使用乙烯-丙烯密封（JE）时，工作温度范围为-20°到+150°C；使用全氟弹性体密封（JK）时，工作温度范围为0°到+250°C。

（三）重量与扭矩

HCB 50.7209/IC/VT的重量（仅插头）为8.520千克，带手轮的插头重量为9.220千克，插座的重量为5.630千克。在P = 0 bar时的操作扭矩为20 N.m。

四、应用领域

HCB 50.7209/IC/VT凭借其性能和可靠性，在多个工业领域得到了广泛应用：

（一）化工与石油行业

用于散装化学品和石油化工产品的卸载、传输和分配，如从货车、储罐、油箱中卸载液体，以及在反应器中进行温度调节等。

（二）生物技术与制药行业

在生物技术和制药生产过程中，用于传输特殊化学品、生物试剂等，确保流体的纯净度和无泄漏传输，符合FDA等严格的标准和规范。

（三）其他工业应用

还可用于流体和气体增味剂的输送与分配系统、桶的加注与排放、冷却测试台的主电源供应等。

五、优势与价值

瑞士Staubli HCB 50.7209/IC/VT快速接头不仅在技术性能上表现出色，还为客户带来了多方面的价值：

（一）提高生产效率

快速、可靠的连接与断开操作，减少了设备停机时间，提高了生产效率。

（二）降低运营成本

无泄漏设计减少了流体的浪费，降低了维护成本，同时延长了设备的使用寿命。

（三）保障工作安全

在传输危险流体时，确保操作的安全性，防止流体泄漏对人员和环境造成危害。

（四）符合环保要求

无泄漏技术有助于减少环境污染，符合可持续发展的要求。

总之，瑞士Staubli HCB 50.7209/IC/VT是一款集高性能、高可靠性和高安全性于一身的大流量不锈钢快速接头，是工业流体传输领域的理想选择。
