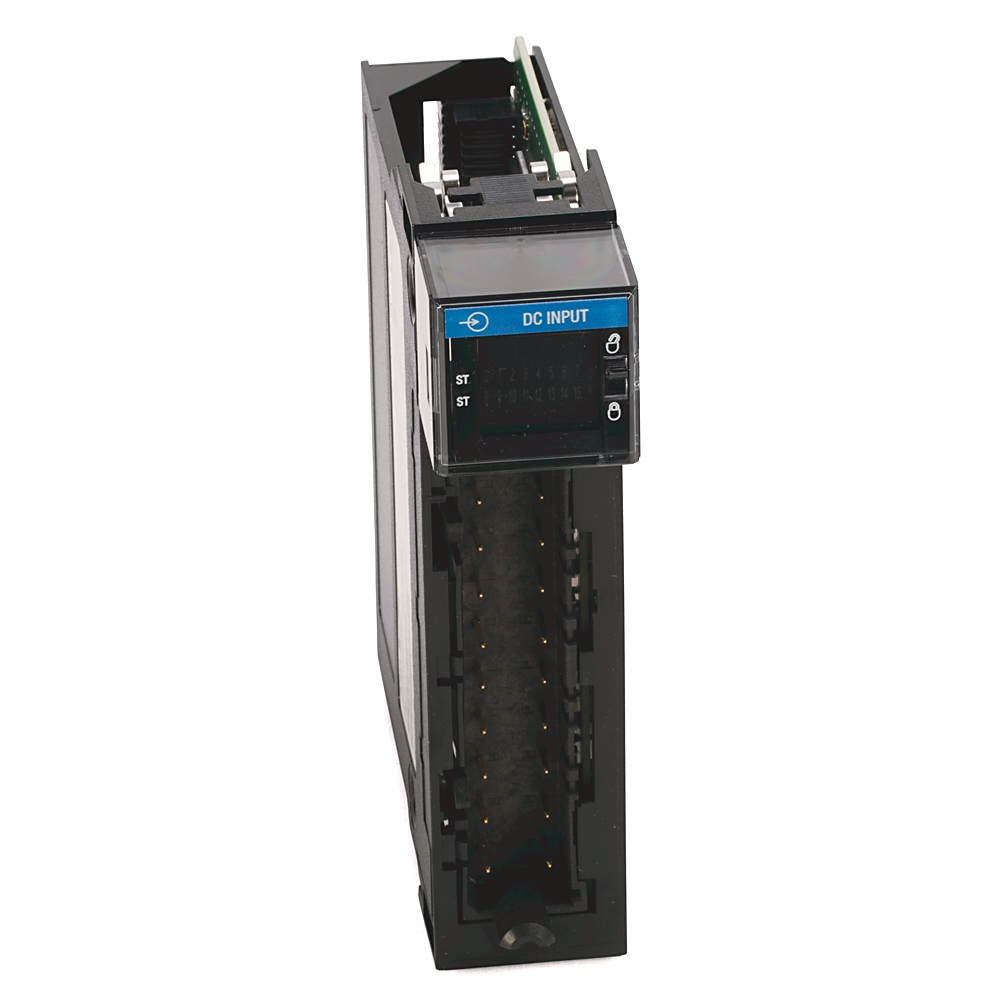

货号: #1756-IB16
库存: 100件
规格选项:
Allen‑Bradley（简称AB）是全球工业自动化领域的领先品牌，总部位于美国威斯康星州密尔沃基，现为罗克韦尔自动化（Rockwell Automation）旗下的核心子品牌。
| 类别 | 参数 | 详细规格 |
|---|---|---|
| 通用信息 | 产品型号 | 1756-IB16 |
| 所属系列 | ControlLogix | |
| 输入点数 | 16点，分为2组，每组8点 | |
| 输入类型 | 24V DC 灌入型/拉出型 (Sink/Source) | |
| 电气规格 | 工作电压范围 | 10…31.2V DC |
| 标称输入电压 | 24V DC | |
| 输入延迟时间 | 硬件延迟: 典型值 290 μs / 最大值 1 ms | |
| 物理参数 | 背板电流消耗 | 5.1V DC: 100 mA |
| 功耗 (典型) | 0.66 W | |
| 重量 | 约 0.2 kg (0.44 lbs) | |
| 工作温度 | 0 至 60 °C | |
| 接线端子 | 20针 可拆卸端子块 (RTB)，需单独订购 |
为确保模块的正常使用，需要配合以下部件。
| 类别 | 型号 | 说明 |
|---|---|---|
| 可拆卸端子块 (RTB) | 1756-TBNH (NEMA) | 20针螺丝型端子块，接线牢固可靠，使用广泛。 |
| 1756-TBSH | 20针弹簧夹型端子块，接线无需工具，速度快，抗振性好。 | |
| 预接线接口模块 (IFM) | 1492 系列 | 可选用 1492 系列预接线接口模块，连接输入模块和现场设备，简化现场布线。 |
安装提示：模块支持 RIUP (带电插拔)，在系统运行时也能进行更换，便于维护。安装模块前，请务必确保已安装好兼容的 RTB，并已完成 1756 机架和电源的安装与接地。
系统容量：一个 ControlLogix 机架可容纳多个数字量 I/O 模块，具体数量取决于机架电源容量。
电子匹配功能：通过 Studio 5000 软件可以进行“电子匹配"配置，确保项目中的模块与实际插入的模块型号、固件版本匹配，有效防止误操作。软件的兼容版本范围很广，从早期的 v13 到最新的 v36 都支持它。
输入滤波：模块支持配置输入滤波器时间，能有效滤除现场信号的抖动和噪声，增强系统稳定性。
