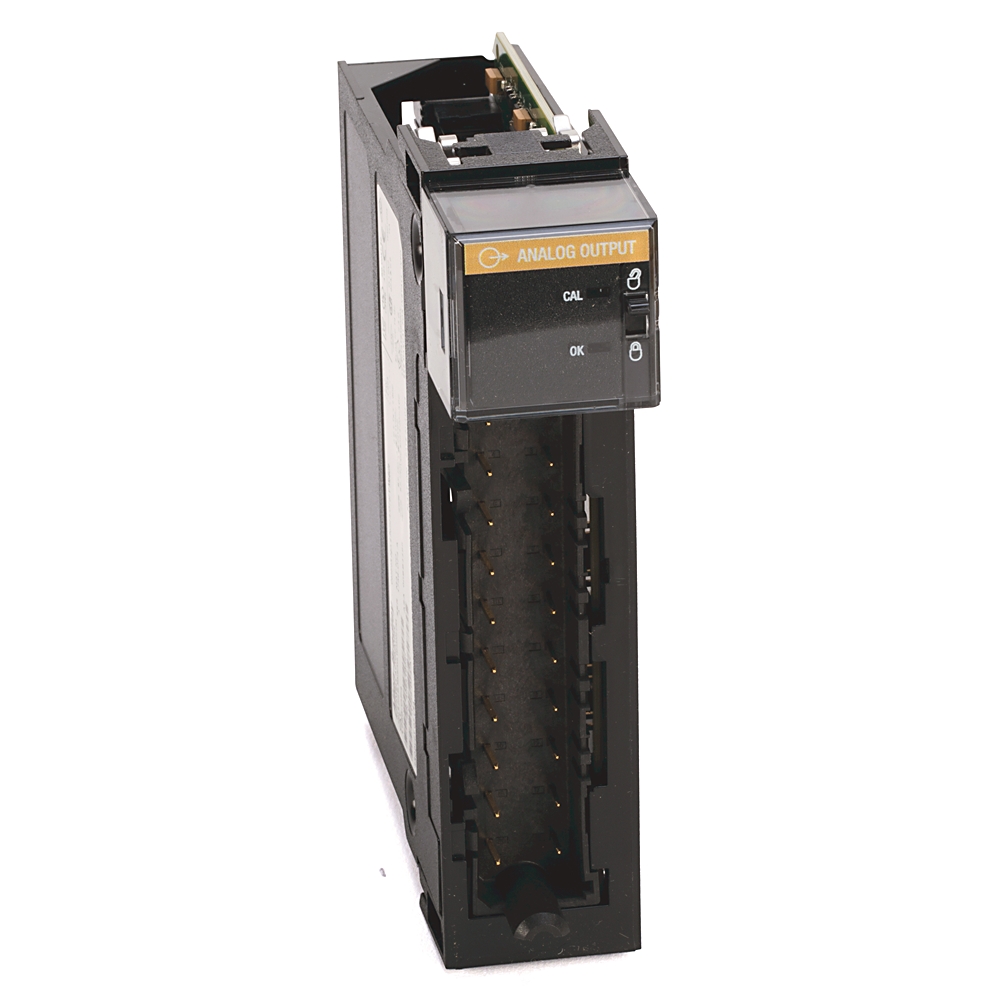

Allen‑Bradley罗克韦尔输出模块1756-OF4

Allen‑Bradley（简称AB）是全球工业自动化领域的领先品牌，总部位于美国威斯康星州密尔沃基，现为罗克韦尔自动化（Rockwell Automation）旗下的核心子品牌。

• 产品型号: 1756-OF4

• 生命周期: 活跃 (Active)

• 输出点数: 4个，可混合配置电压或电流

• 输出范围: 电压: ±10V, 0-10V；电流: 0-20mA, 4-20mA

• 分辨率: 电压: 16位 (320 µV/位)；电流: 15位 (650 nA/位)

• 精度 (典型值): 电压/电流均约为 ±0.10% 满量程

• 转换速率: 浮点数据: 12ms；整数数据: 8ms

• 背板电流消耗: 5.1V DC: 150 mA；24V DC: 120 mA

• 最大功耗: 4.9W @ 60°C

• 驱动能力: 电压: 最小 1 kΩ；电流: 最大 750 Ω

• 工作温度: 0...60 °C

• 物理尺寸: 约 132mm（高） x 105mm（宽） x 52mm（深）

• 重量: 约 0.8 kg

• 所需端子块 (RTB): 20针 RTB (需单独购买，适用于以下型号)

• 螺丝型 (Screw Clamp): 1756-TBNH

• 弹簧型 (Spring Clamp): 1756-TBSH

输出范围、配置与诊断

• 灵活配置与高精度控制：这是一个非隔离型模块，每个通道都可以通过 Studio 5000 Logix Designer® 软件独立配置为电压或电流输出，并支持IEEE 32位浮点或16位整数数据格式。其16/15位高分辨率能确保精确控制，稳定时间小于2ms，适合动态响应要求高的应用。

• 短路保护：电流输出通道具备短路保护功能，保护电流限制为21mA或更小。

• 开路检测：电流输出通道支持开路检测功能。

• 状态指示：每个通道配有独立的状态指示灯（绿色/红色），便于现场快速诊断。

 信号类型与驱动能力

• 电压输出模式：应连接至负载电阻 ≥ 1 kΩ 的设备（如驱动器、阀门定位器）；高输入阻抗的仪器仪表也适用此模式。

• 电流输出模式：应连接至负载电阻 ≤ 750 Ω 的设备（如变频器、执行器）；该模式在长距离传输时抗干扰能力强，适用于控制阀等设备【24†L20-L21】。
