货号: #1747-L531
库存: 100件
规格选项:
Allen‑Bradley（简称AB）是全球工业自动化领域的领先品牌，总部位于美国威斯康星州密尔沃基，现为罗克韦尔自动化（Rockwell Automation）旗下的核心子品牌。
产品定位与规格速览

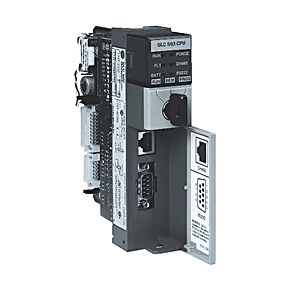

1747‑L531 是一款面向中小型控制应用的处理器，相比 SLC 5/02，其在指令集与内存能力上有所升级。它的核心参数如下：
| 参数类别 | 详细规格 |
|---|---|
| 处理器型号 | SLC 5/03 |
| 用户内存 | 8K / 16K (RAM，电池备份) |
| 最大 I/O 点数 | 数字量：4,096 点；模拟量：180 点 |
| 程序扫描时间 | 1 ms/K 字 (典型值) |
| 通信端口 | 1 个 RS-232 端口 + 1 个 DH-485 端口 |
| 通信协议 | DF1 / DH-485 协议，支持主/从通讯 |
| 背板电流消耗 | 500 mA @ 5V DC |
| 编程软件 | RSLogix 500 |
| 工作温度 | 0 … 60 °C |
| 相对湿度 | 5% 至 95%，无冷凝 |
| 隔离 | 通信与背板间 500V DC 隔离 |
| 可选备份存储 | EEPROM (1747‑M13) |
| 参数类别 | 详细信息 |
|---|---|
| 产品类型 | SLC 500 4通道模拟量输出模块 |
| 输出通道数 | 4 个独立通道 |
| 输出信号类型 | 电流 (Current)，范围 0至20 mA |
| 满量程输出 | 21 mA（提供5%的超量程能力） |
| 分辨率 | 14 位 转换分辨率 |
| 转换方法 | R-2R 梯形电阻网络 |
| 输出编码格式 | 16位2的互补二进制，0至+32764对应0至21mA |
| 背板电流消耗 | 5V DC: 55 mA；24V DC: 195 mA |
| 更新时间 | 512 微秒，所有通道并行更新 |
| 阶跃响应时间 | 2.5 ms (达到95%终值) |
| 负载范围 | 0 至 500 Ω |
| 隔离电压 | 现场接线与背板间 500V AC 和 710V DC (@ 1分钟) |
| 精度 (25°C) | ±0.298% 满量程 |
| 精度 (全温度范围) | ±0.541% 满量程 |
| 精度漂移 | ±70 ppm/°C |
| 工作温度 | 0 至 60 °C |
| 存储温度 | -40 至 85 °C |
| 相对湿度 | 5% 至 95%，无冷凝 |
| 认证 | UL、c-UL、CSA、CE |
| 电源要求 | 需外部提供 24V DC (±10%) 电源。可通过SW1拨码开关选择电源来源，需留意负载限制。 |
| 外观尺寸 | 110 x 83 x 70.5 mm |
| 重量 (约) | 0.3 kg |
