工业自动化
货号: #1747-L532
库存: 100件
规格选项:
Allen‑Bradley（简称AB）是全球工业自动化领域的领先品牌，总部位于美国威斯康星州密尔沃基，现为罗克韦尔自动化（Rockwell Automation）旗下的核心子品牌。

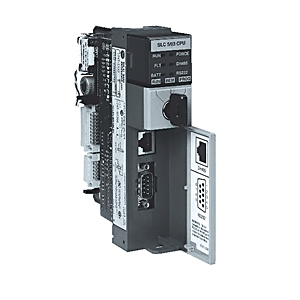

产品型号与类型：1747-L532，SLC 5/03 处理器模块，属于 SLC 500 系列。
核心定位：它是一款中型 PLC 处理器，适用于制造、包装、过程工业及基础设施自动化领域，具有 16K 字的内存和集成的通信端口。其所支持的指令集基于更大型的 PLC-5 系列，功能更强。
硬件版本：该处理器有多个硬件版本，如 Series A, B, C, D, E 等。在采购备件时，务必确认其硬件版本与您现有系统兼容。
| 参数类别 | 详细规格 |
|---|---|
| 内存 | 16K (用户内存)，其中 12,000 用于程序，4,000 用于数据 |
| 最大 I/O 点数 | 4096 输入/4096 输出 |
| 本地模拟 I/O | 480 点 |
| 支持本地机架/槽位 | 3 个机架 / 30 个槽位 |
| 程序扫描时间 | 1 ms/K (每千条指令 1 毫秒) |
| I/O 扫描时间 | 0.225 毫秒 |
| 通信接口 | RS-232 端口 (支持 DF1, DH-485 协议)、DH-485 端口 |
| 背板电流消耗 | 500 mA (5V DC) |
| 工作温度 | 0 至 60 °C |
| 尺寸 (宽x高x深) | 约 1.3 x 8.2 x 14.0 厘米 (估算) |
| 重量 | 约 0.34 kg (0.75 lbs) |
功能特点：除基础逻辑指令外，还支持 PID、高级数学和三角函数指令，并具备在线编程、实时时钟等功能。
| 参数类别 | 详细信息 |
|---|---|
| 产品类型 | SLC 500 4通道模拟量输出模块 |
| 输出通道数 | 4 个独立通道 |
| 输出信号类型 | 电流 (Current)，范围 0至20 mA |
| 满量程输出 | 21 mA（提供5%的超量程能力） |
| 分辨率 | 14 位 转换分辨率 |
| 转换方法 | R-2R 梯形电阻网络 |
| 输出编码格式 | 16位2的互补二进制，0至+32764对应0至21mA |
| 背板电流消耗 | 5V DC: 55 mA；24V DC: 195 mA |
| 更新时间 | 512 微秒，所有通道并行更新 |
| 阶跃响应时间 | 2.5 ms (达到95%终值) |
| 负载范围 | 0 至 500 Ω |
| 隔离电压 | 现场接线与背板间 500V AC 和 710V DC (@ 1分钟) |
| 精度 (25°C) | ±0.298% 满量程 |
| 精度 (全温度范围) | ±0.541% 满量程 |
| 精度漂移 | ±70 ppm/°C |
| 工作温度 | 0 至 60 °C |
| 存储温度 | -40 至 85 °C |
| 相对湿度 | 5% 至 95%，无冷凝 |
| 认证 | UL、c-UL、CSA、CE |
| 电源要求 | 需外部提供 24V DC (±10%) 电源。可通过SW1拨码开关选择电源来源，需留意负载限制。 |
| 外观尺寸 | 110 x 83 x 70.5 mm |
| 重量 (约) | 0.3 kg |
