工业自动化
货号: #1747-L551
库存: 100件
规格选项:
Allen‑Bradley（简称AB）是全球工业自动化领域的领先品牌，总部位于美国威斯康星州密尔沃基，现为罗克韦尔自动化（Rockwell Automation）旗下的核心子品牌。

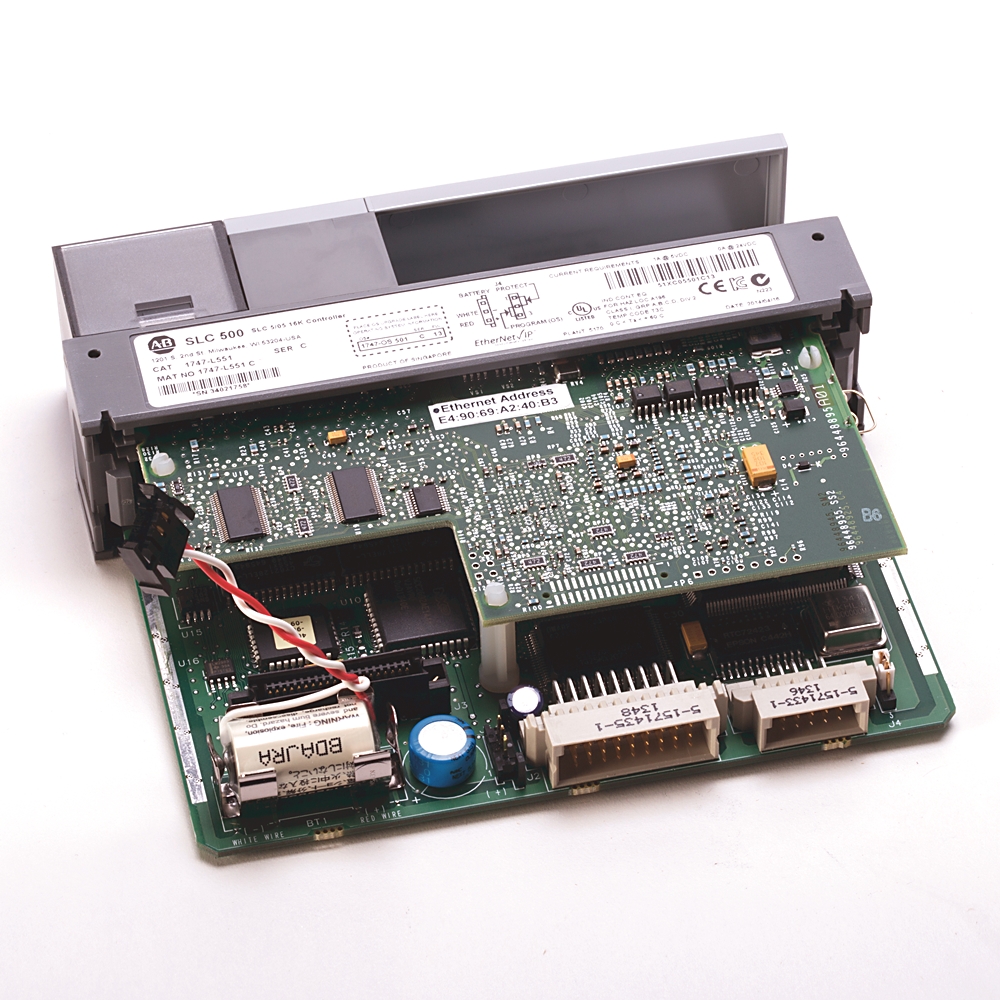

1747-L551 核心技术规格速览
| 参数类别 | 详细规格 |
|---|---|
| 处理器性能 | 32位处理器，典型扫描速度为 0.9毫秒/K字 |
| I/O能力 | 可控制多达 4096 点离散I/O 和 480 点模拟I/O，支持最多 3 个本地机架和 30 个模块槽位 |
| 内置通信 | 标配 10/100Base-T以太网端口（支持EtherNet/IP协议）和 RS-232串口（支持DF1全双工、ASCII协议） |
| 编程软件 | RSLogix 500 (需版本v12或更高) 或 RSLogix 5000 (有资料提及，但通常RSLogix 500是标准配置) |
| 数据备份 | 使用 1747-BA 锂电池备份CMOS RAM数据，可使用 1747-M13内存模块扩展程序存储 |
| 运动控制 | 可执行离散运动控制，支持高速计数器、脉冲输出和PWM（脉宽调制），但不具备SERCOS等高级运动总线 |
| 操作系统 | 固件版本 (FRN)：系列A/B为10 Mbps；系列C硬件才支持10/100 Mbps |
| 物理参数 | 外形尺寸约145×35×142mm，支持0至60℃宽温工作 |
另外需要注意的是，其前面板配备状态指示灯和三位钥匙开关 (Keyswitch)，用于切换RUN/REM/PROG运行模式。其最大背板电流消耗为 5V DC 下 1A。
| 参数类别 | 详细信息 |
|---|---|
| 产品类型 | SLC 500 4通道模拟量输出模块 |
| 输出通道数 | 4 个独立通道 |
| 输出信号类型 | 电流 (Current)，范围 0至20 mA |
| 满量程输出 | 21 mA（提供5%的超量程能力） |
| 分辨率 | 14 位 转换分辨率 |
| 转换方法 | R-2R 梯形电阻网络 |
| 输出编码格式 | 16位2的互补二进制，0至+32764对应0至21mA |
| 背板电流消耗 | 5V DC: 55 mA；24V DC: 195 mA |
| 更新时间 | 512 微秒，所有通道并行更新 |
| 阶跃响应时间 | 2.5 ms (达到95%终值) |
| 负载范围 | 0 至 500 Ω |
| 隔离电压 | 现场接线与背板间 500V AC 和 710V DC (@ 1分钟) |
| 精度 (25°C) | ±0.298% 满量程 |
| 精度 (全温度范围) | ±0.541% 满量程 |
| 精度漂移 | ±70 ppm/°C |
| 工作温度 | 0 至 60 °C |
| 存储温度 | -40 至 85 °C |
| 相对湿度 | 5% 至 95%，无冷凝 |
| 认证 | UL、c-UL、CSA、CE |
| 电源要求 | 需外部提供 24V DC (±10%) 电源。可通过SW1拨码开关选择电源来源，需留意负载限制。 |
| 外观尺寸 | 110 x 83 x 70.5 mm |
| 重量 (约) | 0.3 kg |
