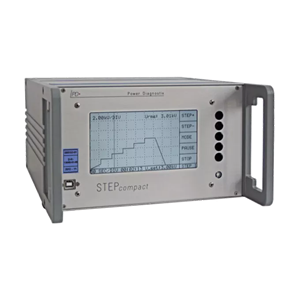

megger梅凯STEPcompact 步进电压测试控制器

品牌简介：

Megger是一家拥有超过130年历史的公司，在电气测试和测量行业中享有盛誉。公司致力于为全球提供精准、可靠和安全的电气测试、测量及监测解决方案。Megger的核心业务是为关键能源和水务基础设施提供测试、监测及数据驱动的解决方案。

• 核心应用领域：产品广泛应用于电缆测试与诊断、保护继电器与系统、断路器、变压器测试与诊断、低压安装、常规电气测试以及电机和发电机测试等多个场景。

• 主要产品线：产品组合极为丰富，涵盖绝缘电阻测试仪、接地电阻测试仪、变压器测试仪、断路器测试仪、继电保护测试仪、电缆故障定位仪、电能质量分析仪、万用表、钳形表等。

• 服务行业：为公用事业、制造业、交通运输、数据中心、新能源等众多行业提供服务

产品简介

关于产品

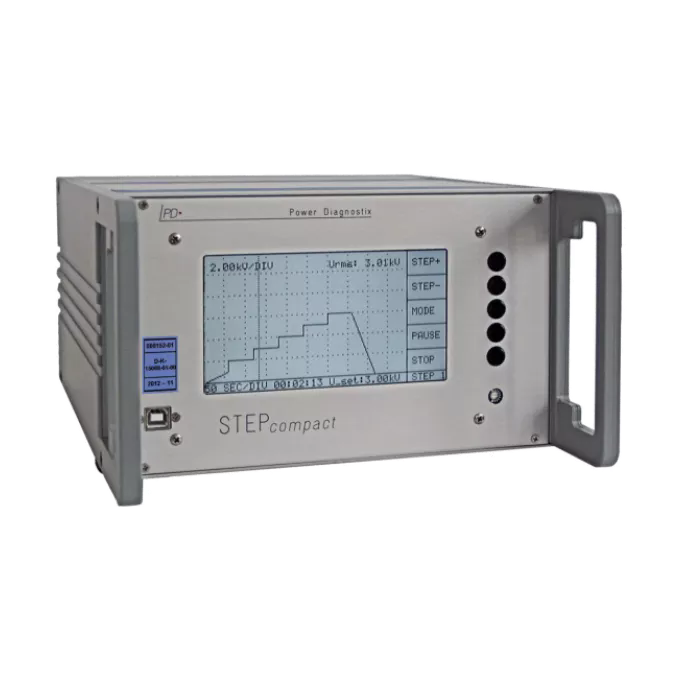

逐步增加高压是高压产品类型测试和生产测试中经常需要的任务。STEPcompact 是用于自动化此类步进测试的仪器。该单元将控制功能与高压测量能力结合在一起。作为独立仪器，STEPcompact 可轻松移动到不同的高压测试装置之间。

STEPcompact 测量来自电容性或电阻性分压器的电压信号。使用光纤传输，电压调节器的上升和下降继电器触点被激活，根据编程的测试序列调整高压。

类似于 HVcompact，该仪器计算并显示捕获的高压信号的特性，如 Û、Û/√2、Urms、频率和峰值因数。该单元接受额定输入电压为100 Vrms。为了正确获取甚至是过度失真的高压信号，STEPcompact 可以采样高达200 V峰值的信号。

使用五个菜单驱动的控制按钮，可以编程并存储多达35个不同的测试序列存储在非易失性存储器中。测试序列包括任意顺序的步骤和斜坡。除了自动模式外，还可以使用手动模式设置特定的电压并保持一段时间。在工厂环境中，特别是在负载情况变化较大时，此功能对于长期测试中保持稳定的高压水平非常有帮助。

非易失性存储器中可以存储最多七种配置，以便将仪器调节到不同高压测试装置的特性。除了分压比之外，配置设置还包括控制周期或控制窗口等设置，以调整仪器到高压测试装置的特性。在标准配置中，STEPcompact 配备了一个自包含的继电器箱，通过光纤电缆远程控制。另外，也可以直接连接到 HVcontrol，即 Power Diagnostix 的高压测试装置的标准控制单元。

为确保步进测试的安全无人值守处理，STEPcompact 提供了几种安全功能。通过监控电压变化（dU/dt）来检测潜在的击穿。此外，还可以设置超时限制。仪器会记录最近的测试，以验证其成功完成或指示故障或取消的时间点。
