工业自动化
货号: #194E-Y80-1753-6G
库存: 100件
规格选项:
品牌介绍
Allen-Bradley（中文译名：艾伦-布拉德利，常简称AB公司）是美国罗克韦尔自动化旗下的核心工业自动化品牌，
核心产品线
PLC控制器：包含ControlLogix（大型模块化）、CompactLogix（中型紧凑）、Micro800（小型嵌入式）系列，是品牌*知名的产品线。
变频器：主力为PowerFlex系列，功率覆盖22kW以下紧凑型到4500kW高性能型，适配风机、传送带等各类工业设备。
运动控制产品：Kinetix系列伺服驱动器、SMC系列软启动器等，可提升设备运行稳定性。
配套软件：Studio 5000、FactoryTalk等工具，用于硬件编程、配置与故障诊断，方便设备接入自动化系统。
产品介绍：

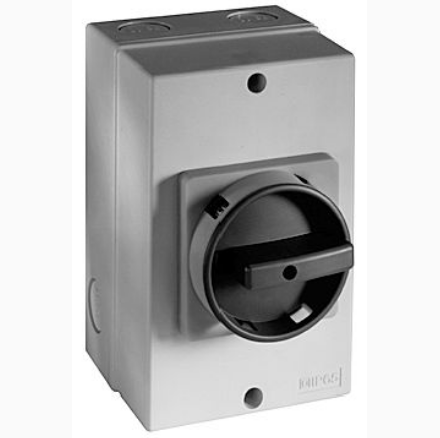

IEC 负载开关，IP65（热塑性塑料）- 底座/DIN 导轨，OFF-ON 90°，80A，3 极，配 Type G 黑/灰色执行器
Bulletin 194E 负载开关专为用作本地电机隔离和断开开关应用而设计
| 唯一产品序列号 | 194E-Y80-1753-6G |
|---|---|
| 通用产品代码（UPC） | 662468929202 |
| Knockouts | PG型电缆接头入口 |
|---|---|
| 作为反转开关的版本 | No |
| 作为紧急停止装置的版本 | No |
| 作为维护/服务开关的版本 | True |
| 保护等级符合IEC 529 | 开关主体：IP20 @ 电机额定值60Hz |
| 刚性导线规格 | 4～50mm² (10～1AWG) |
| 可互锁 | True |
| 开关配置 | OFF-ON 90° |
| 执行器类型 | 配有G型黑色/灰色执行器 |
| 最大线规 | 端子尺寸符合 IEC 947-1：A9 |
| 机械寿命操作 | 200000 |
| 正面防护等级 (IP) | IP20 |
| 版本作为主开关 | True |
| 紧固扭矩 | 5.6 Nm (50″-lb) |
| 细丝线规 | 4～35mm² (10～1 AWG) |
| 防护等级（NEMA） | 4X |
| 安装 | IP65（热塑性塑料）-底座/DIN导轨 |
|---|---|
| 机柜宽度，约 | 175mm (6-57/64″) @ 80A |
| 机柜深度，约 | 120mm (4-47/64″) @ 80A |
| 机柜高度，约 | 230mm (9-1/16″) @ 80A |
| 设备结构 | 外壳中的完整设备 |
| 适用于配电盘安装 | No |
| 颜色控制元件 | 黑色 |
| 环境存储温度 | −40°C |
|---|---|
| 环境封闭温度 | −20°C |
| 环境运行温度 | −25°C |
| AC-23，400V时的额定工作功率 | 37kW |
|---|---|
| AC-3，400V时的额定工作功率 | 30kW |
| Hp电机额定值 | UL/CSA 应用：50Hp @ 600V，60Hz，3极，3相 |
| 主电路的电气连接类型 | 螺钉连接 |
| 交换机数量 | 1 |
| 传统封闭式热电流(Ie) | 80A，符合 IEC |
| 切换速率 | 120 ops/h |
| 可选电压脱扣 | No |
| 常开触点的辅助触点数量 | 0 |
| 常规自由空气热电流 (Ith) | 100A，符合IEC |
| 常闭触点的辅助触点数量 | 0 |
| 开关尺寸 | 80A |
| 控制元件类型 | 长转动手柄 |
| 最大额定工作电压Ue AC | 690V |
| 每极功率损耗 | 3.6W |
| 测试电压 (Ui) | 2.5kV @ 1min |
| 电机满载电流额定值 | UL/CSA 应用：68A@240V，60Hz，3极，3相 |
| 电路的熔断器额定值（类型g、G），最大 | 短路电流（协调类型 2）：400/415V 时为80A |
| 连续电流 | UL/CSA（应用）：80A |
| 集成电机驱动 | No |
| 额定分断能力 | AC-23A（cosφ 0.45）：800A @ 400V |
| 额定功率(Pe) | 交流-3：690V时为30kW |
| 额定工作电压(Ue) | 690V，符合IEC |
| 额定永久电流 Iu | 80A |
| 额定电流(Ie) | DC-21A（用于阻性负载）：80A@96V，2极串联，T ≤ 1ms，Uₑmax = 660V |
| 额定短时耐受电流 lcw | 2500kA |
| 额定短路电流 Iq | 30kA |
| 额定脉冲电压(Uimp) | 8kV，符合UL、CSA标准 |
| 额定隔离电压 (Ui) | 690V，符合IEC |
| 额定频率 | 60Hz |
