货号: #194E-GA20E-P11-PE
库存: 100件
规格选项:
品牌介绍
Allen-Bradley（中文译名：艾伦-布拉德利，常简称AB公司）是美国罗克韦尔自动化旗下的核心工业自动化品牌，
核心产品线
PLC控制器：包含ControlLogix（大型模块化）、CompactLogix（中型紧凑）、Micro800（小型嵌入式）系列，是品牌*知名的产品线。
变频器：主力为PowerFlex系列，功率覆盖22kW以下紧凑型到4500kW高性能型，适配风机、传送带等各类工业设备。
运动控制产品：Kinetix系列伺服驱动器、SMC系列软启动器等，可提升设备运行稳定性。
配套软件：Studio 5000、FactoryTalk等工具，用于硬件编程、配置与故障诊断，方便设备接入自动化系统。
产品介绍：

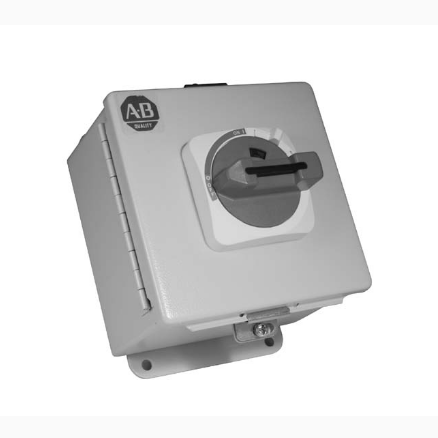

IEC 负载开关，NEMA类型3/4/12－IP66涂漆钢，手柄颜色：红色/黄色，25A，3极
Bulletin 194E 负载开关专为用作本地电机隔离和断开开关应用而设计
| 唯一产品序列号 | 194E-GA20E-P11-PE |
|---|---|
| 通用产品代码（UPC） | 781180871368 |
| 作为反转开关的版本 | No |
|---|---|
| 作为安全开关的版本 | No |
| 作为紧急停止装置的版本 | True |
| 作为维护/服务开关的版本 | True |
| 保护等级符合IEC 529 | 开关主体：IP20 @ 电机额定值60Hz |
| 刚性导线规格 | 1.5…16mm² (14…8 AWG) |
| 可互锁 | No |
| 右侧安装 | 接地端子（接地） |
| 型号 | 表面安装 |
| 左侧安装 | 辅助触点（1NO，1NC） |
| 带透明盖 | No |
| 最大线规 | 端子尺寸符合IEC 947-1：A6 |
| 机柜尺寸 | 标准尺寸外壳 |
| 机械寿命操作 | 200000 |
| 材料外壳 | 钢材 |
| 版本作为主开关 | True |
| 紧固扭矩 | 2Nm (17 in·lb) |
| 细丝线规 | 1.5…10mm² (14…8AWG) |
| 防护等级 (IP) | IP66 |
| 防护等级（NEMA） | 4 |
| 安装 | NEMA 3/4/12-IP66 涂漆钢基座/DIN导轨，6 × 6 × 4 |
|---|---|
| 封闭式开关宽度，约 | 63A 时为 190.5mm (7.50″) |
| 封闭式开关深度，约 | 63A 时为 160.53mm (6.32″) |
| 封闭式开关高度，约 | 124.46mm (4.90″) @ 63A |
| 执行器颜色 | 红色/黄色 |
| 设备结构 | 外壳中的完整设备 |
| 适合地面安装 | No |
| 适用于中间安装 | No |
| 适用于前部安装4孔 | No |
| 适用于前部安装中心 | No |
| 适用于配电盘安装 | No |
| 颜色控制元件 | 红色 |
| 环境存储温度 | −40°C |
|---|---|
| 环境封闭温度 | −20°C |
| 环境运行温度 | −25°C |
| AC-23，400V时的额定工作功率 | 11kW |
|---|---|
| AC-3，400V时的额定工作功率 | 7.5kW |
| Hp电机额定值 | UL/CSA 应用：5Hp @ 600V，60Hz，1极，1相 |
| 主电路的电气连接类型 | 螺钉连接 |
| 交换机数量 | 1 |
| 传统封闭式热电流(Ie) | 32A，符合 IEC |
| 切换速率 | 120 ops/h |
| 可选电压脱扣 | No |
| 常开触点的辅助触点数量 | 1 |
| 常规自由空气热电流 (Ith) | 40A，符合IEC |
| 常闭触点的辅助触点数量 | 1 |
| 开关尺寸 | 25A |
| 控制元件类型 | 门联轴器旋转驱动 |
| 最大额定工作电压Ue AC | 600V |
| 极数 | 3 |
| 每极功率损耗 | 1W |
| 测试电压 (Ui) | 2.5kV @ 1min |
| 电机满载电流额定值 | UL/CSA 应用：8.5A@480V，60Hz，1极，1相 |
| 电机驱动（可选） | No |
| 电路的熔断器额定值（类型g、G），最大 | 短路电流（协调类型 2）：25A@400/415V |
| 连续电流 | UL/CSA（应用）：25A |
| 重型导向任务 | UL/CSA（应用）：A600，AC |
| 集成电机驱动 | No |
| 额定分断能力 | AC-23A (cosφ 0.45)：230V时为296A |
| 额定功率(Pe) | 交流-3：690V 时为 7.5kW |
| 额定工作电压(Ue) | 690V，符合IEC |
| 额定永久电流 Iu | 25A |
| 额定电流(Ie) | DC-21A（用于阻性负载）：5A@220V，2极串联，T ≤ 1ms，Ue_max = 660V |
| 额定短时耐受电流 lcw | 900kA |
| 额定短路电流 Iq | 20kA |
| 额定脉冲电压(Uimp) | 8kV，符合UL、CSA标准 |
| 额定隔离电压 (Ui) | 690V，符合IEC |
| 额定频率 | 60Hz |
