工业自动化
货号: #194L-E25-1753-6G
库存: 100件
规格选项:
品牌介绍
Allen-Bradley（中文译名：艾伦-布拉德利，常简称AB公司）是美国罗克韦尔自动化旗下的核心工业自动化品牌，
核心产品线
PLC控制器：包含ControlLogix（大型模块化）、CompactLogix（中型紧凑）、Micro800（小型嵌入式）系列，是品牌*知名的产品线。
变频器：主力为PowerFlex系列，功率覆盖22kW以下紧凑型到4500kW高性能型，适配风机、传送带等各类工业设备。
运动控制产品：Kinetix系列伺服驱动器、SMC系列软启动器等，可提升设备运行稳定性。
配套软件：Studio 5000、FactoryTalk等工具，用于硬件编程、配置与故障诊断，方便设备接入自动化系统。
产品介绍：

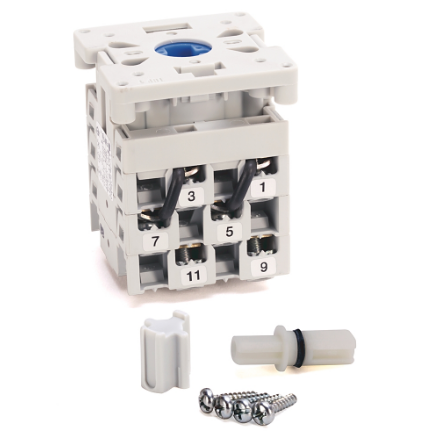

IEC 控制和负载开关，OFF-ON 90°，25A，3极，可定制，前/门
Bulletin 194L 控制和负载开关是灵活、适应性强、节省时间和空间的设备
| 唯一产品序列号 | 194L-E25-1753-6G |
|---|---|
| 通用产品代码（UPC） | 611320060553 |
| 在0位置回缩 | No |
|---|---|
| 外壳中的完整设备 | No |
| 带零（关闭）位置 | True |
| 开关配置 | OFF-ON 90° |
| 执行器类型 | 配有G型黑色/灰色执行器 |
| 最大刚性线规 | (2) 16...10 AWG (1.5...6mm²) |
| 机械寿命操作 | 耐久度：1000000 |
| 机械开关速率 | 1200 ops/h |
| 正面防护等级 (IP) | IP66 |
| 电缆接头入口类型 | PG型电缆接头入口 |
| 细丝线规，最大 | (2) 16...10 AWG (1.5...6mm²) |
| 适用于中间安装 | No |
| 适用于配电盘安装 | No |
| 防护等级 | 开关主体：IP20（IEC 529） |
| 安装 | 前开式/门 |
|---|---|
| 材料外壳 | 塑料 |
| 适用于前部安装 | True |
| 主电路的电气连接类型 | 螺钉连接 |
|---|---|
| 型号 | 开/关开关 |
| 备用熔断器，最大 | 80A（gG特性），符合UL/CSA |
| 开关尺寸 | 25A |
| 控制元件类型 | 门联轴器旋转驱动 |
| 最大熔断器规格 | 80A，符合UL/CSA |
| 最强系列熔断器 | 25A（不在机壳内，gL特性） |
| 条件额定故障电流 | 5kA（gL特性） |
| 极数 | 3 |
| 标准电机DOL额定值 | 3极，三相：19.2A@120V（类似于AC-3），符合UL (CSA) |
| 电气切换速率 | 每UL/CSA 120ops/h |
| 电气开关速率 | 120 ops/h |
| 电源丢失 | 0.9W |
| 短路预期故障电流，最大 | 5kA，符合UL/CSA |
| 额定分断能力 | 176A @ 380V，0.45 [cos j] |
| 额定功率(Pe) | 6个串联触点：1.60kW@110V（DC-23A、DC-3、DC-5，感性负载，T≤1ms） |
| 额定接通/分断能力 (= 4 × Ie) | 6个串联触点：58.2A@115.5V（DC-23A、DC-3、DC-5，感性负载，T≤7.5ms） |
| 额定接通/分断能力（= 1.1×Ie） | 8个串联触点：8.8A@231V（1.1×额定电压），DC-21A（对于感性负载，T=50ms），Ue max=600V |
| 额定接通/分断能力（= 1.5×Ie） | 8个串联触点：33A@201.6V（1.05×额定电压），DC-21A（对于阻性负载，T=1ms），Ue max=600V |
| 额定永久电流 Iu | 25A |
| 额定热电流(Ith) | 30A@40°C，符合IEC-947 |
| 额定热电流(Ithe) | 25A@60°C，符合IEC-947 |
| 额定电压(Ue) | 690V，符合IEC-947 |
| 额定电流 | 25A（适用于断开负载(AC-20)高于660V的情况，但对于后部带螺丝的开关，仅适用于最高660V的情况） |
| 额定电流(Ie) | 8个串联触点：8A@240V，DC-21A（对于感性负载，T=50ms） |
| 额定短时电流 | 0.75kArms，持续1s（gL特性） |
| 额定脉冲电压(Uimp) | 6kV |
| 储存温度 | −40°C |
|---|---|
| 工作温度 | −25°C |
