工业自动化

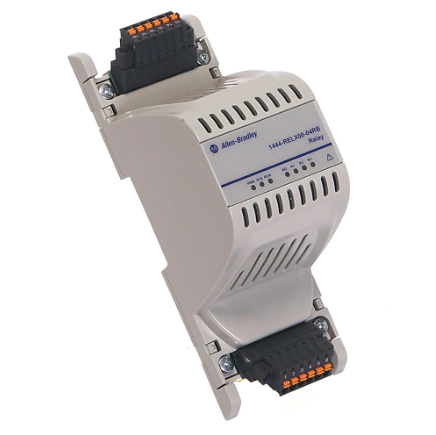

Allen‑Bradley罗克韦尔扩展继电器模块1444-RELX00-04RB

¥7000.00 ¥7000.00

货号: #1444-RELX00-04RB

库存: 100件

规格选项:

品牌介绍

Allen-Bradley（中文译名：艾伦-布拉德利，常简称‌AB公司‌）是美国罗克韦尔自动化旗下的核心工业自动化品牌，

核心产品线

PLC控制器‌：包含ControlLogix（大型模块化）、CompactLogix（中型紧凑）、Micro800（小型嵌入式）系列，是品牌*知名的产品线。

变频器‌：主力为PowerFlex系列，功率覆盖22kW以下紧凑型到4500kW高性能型，适配风机、传送带等各类工业设备。

运动控制产品‌：Kinetix系列伺服驱动器、SMC系列软启动器等，可提升设备运行稳定性。

配套软件‌：Studio 5000、FactoryTalk等工具，用于硬件编程、配置与故障诊断，方便设备接入自动化系统。

产品介绍：

继电器扩展模块

Dynamix™ 1444 集成状态监测系统可帮助您监测和保护集成架构中的机器

唯一产品序列号	1444-RELX00-04RB
通用产品代码（UPC）	885630427072

允许负载，最小	10mA @ 5V DC
型号	膨胀装置
导体类型	铜
感性负载	5A @ 250V AC
接线类别	1 - 在继电器端口上
最大切换容量	阻性负载：2000VA
消耗	1.6W
电压	北美：18～32V，最大8A，限压电压源
电气生命周期	最低50000
电气连接类型	弹簧 ClA 连接
电流	56mA @ 24V（73～48mA @ 18～32V）
线缆类型	继电器端口未屏蔽
继电器数量	4
耗散	2.3W
阻性负载	DC 24V @ 5A @ 40°C (104°F)
隔离电压	250V（连续），继电器端口与系统之间为基本绝缘类型，型式试验在1500V AC@60s
额定DC控制电源电压	18V
额定电压，最大	250V AC
额定电流，最大	DC：5A
额定载流量	8A
驱动电压类型	DC

Fault Management

EFT/B抗扰度	未屏蔽继电器端口上为3kV（5kHz）
传导射频抗扰度	10V RMS，1kHz 正弦波，80% AM，频率范围 150kHz～80MHz
周围空气温度，最大	70°C
导体/绝缘温度额定值，最小	85°C
工作温度	−25°C
工作温度（仅限弹簧型），最大	105°C
工作温度（仅限螺丝型），最大	115°C
排放	IEC 61000-6-4
敷形涂覆	所有印刷电路板均采用符合IPC-A-610C标准的敷形涂覆，并符合：IPC-CC-830 B、UL508。
浪涌瞬态抗扰度	1kV 线-线 (DM) 和 2kV 线-地 (CM)（非屏蔽继电器端口）
相对湿度	5～95% 无凝露
辐射射频抗扰度	10V/m，1kHz 正弦波 80% AM，频率范围 80～2000MHz；10V/m，200Hz 50% 脉冲 100% AM，频率 900MHz；1V/m，1kHz 正弦波 80% AM，频率范围 2000～2700MHz
防静电	6kV接触放电，8kV空气放电
非工作温度	−40°C

机械
