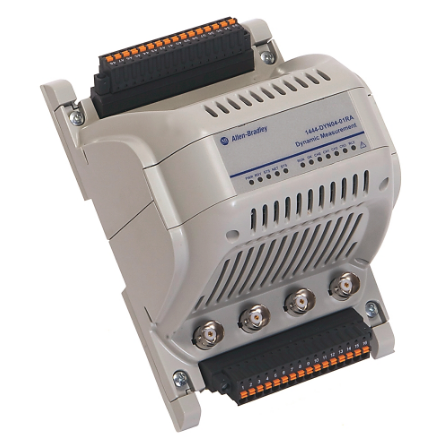

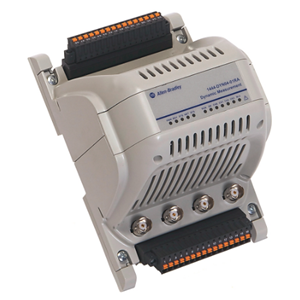

Allen‑Bradley罗克韦尔动态测量模块1444-DYN04-01RA

¥7000.00 ¥7000.00

货号: #1444-DYN04-01RA

库存: 100件

规格选项:

品牌介绍

Allen-Bradley（中文译名：艾伦-布拉德利，常简称‌AB公司‌）是美国罗克韦尔自动化旗下的核心工业自动化品牌，

核心产品线

PLC控制器‌：包含ControlLogix（大型模块化）、CompactLogix（中型紧凑）、Micro800（小型嵌入式）系列，是品牌*知名的产品线。

变频器‌：主力为PowerFlex系列，功率覆盖22kW以下紧凑型到4500kW高性能型，适配风机、传送带等各类工业设备。

运动控制产品‌：Kinetix系列伺服驱动器、SMC系列软启动器等，可提升设备运行稳定性。

配套软件‌：Studio 5000、FactoryTalk等工具，用于硬件编程、配置与故障诊断，方便设备接入自动化系统。

产品介绍：

动态测量模块

Dynamix™ 1444 集成状态监测系统可帮助您监测和保护集成架构中的机器

唯一产品序列号	1444-DYN04-01RA
通用产品代码（UPC）	885630427027

换能器功率	IEPE 加速度计，ECP，电压
接口	EtherNet/IP
控制输出	1 个 SPDT，+opt RELX（4 个 SPDT）×3
状态指示器数量	16
状态指示灯	电源、模块状态、网络状态、处理器状态、处理器运行状态、DSP状态、DSP运行状态、通道状态(4)、继电器状态、以太网链路状态(2)、以太网活动指示灯(2)
缓冲输出	4
通道数	4
速度输入	2

Measurement Modes & Configuration

ADC 输出	ADC 的输出信号
中间滤波器	在高通滤波器和积分之前
双通道动态（20kHz）	2 通道静态：通道0和1可配置为动态（AC）测量，FMAX高达20.6kHz（1236kCPM），通道2和3可用于静态（DC）测量。
双通道动态（40kHz）	通道 0 和 1（成对）可配置为动态（AC）测量，测量跨度为 40kHz (1)，或配置为 gSE。通道 2 和 3 被禁用（关闭）。
后置滤波器	高通滤波器和积分后
四通道动态（4kHz）	双通道：测量与“四通道动态（4kHz）或静态”相同，输入在通道0和2之间以及通道1和3之间内部连接
四通道动态（4kHz）或静态	所有通道均可用。每对通道可定义为静态 (DC) 或动态 (AC) 测量，动态通道可配置为最高4578Hz (274.7kCPM) 的FMAX
备用路径	备用信号路径
多路复用	配置相关

Measurement Types & Capabilities

Speed Measurement

最大速度	每次速度测量 1 次，复位以来的最大速度，通过控制器输入/输出复位，
模式	冗余：速度0 = 速度1，当转速计0出现故障时
速度	端子引脚：TTL
速度加速	更新速率：1/s

Timing & Synchronization

准确性	最大漂移：每年100ms
同步	时钟根据 IEEE-1588 V2 / CIP sync (ODVA) 标准与控制器时间同步

Measurement Modes & Configuration

ADC 输出	ADC 的输出信号
中间滤波器	在高通滤波器和积分之前
双通道动态（20kHz）	2 通道静态：通道0和1可配置为动态（AC）测量，FMAX高达20.6kHz（1236kCPM），通道2和3可用于静态（DC）测量。
双通道动态（40kHz）	通道 0 和 1（成对）可配置为动态（AC）测量，测量跨度为 40kHz (1)，或配置为 gSE。通道 2 和 3 被禁用（关闭）。
后置滤波器	高通滤波器和积分后
四通道动态（4kHz）	双通道：测量与“四通道动态（4kHz）或静态”相同，输入在通道0和2之间以及通道1和3之间内部连接
四通道动态（4kHz）或静态	所有通道均可用。每对通道可定义为静态 (DC) 或动态 (AC) 测量，动态通道可配置为最高4578Hz (274.7kCPM) 的FMAX
备用路径	备用信号路径
多路复用	配置相关

Measurement Types & Capabilities

Speed Measurement

最大速度	每次速度测量 1 次，复位以来的最大速度，通过控制器输入/输出复位，
模式	冗余：速度0 = 速度1，当转速计0出现故障时
速度	端子引脚：TTL
速度加速	更新速率：1/s

Timing & Synchronization

准确性	最大漂移：每年100ms
同步	时钟根据 IEEE-1588 V2 / CIP sync (ODVA) 标准与控制器时间同步

EtherNet	True
IEPE 传感器的输入数量	4
供电电压的电压类型	DC
冗余电源	两个 18～32V DC，最大8A SELV电源输入，较高电压电源适用于主模块和扩展模块
型号	基本装置
导体类型	铜
指示输出数量	16
消耗	11.5W
电压	北美：18～32V，最大8A，限压电压源
电气连接类型	弹簧 ClA 连接
电流	24V 时为 411mA（18～32V 时为 546～319mA）
电源电压	32V DC
电源监测器	监视两个电源电压水平。状态通过过程运行状态指示灯和控制器输入/输出指示。
直流电源电压	18V
线缆类型	信号连接处屏蔽，仅以太网端口屏蔽，电源和继电器线圈端口不屏蔽
耗散	9W
连接	端子引脚
连接数量	2
适用于母线连接	True
隔离电压	50V（连续），基本绝缘型，位于以太网、电源、接地和AUX总线之间；50V（连续），基本绝缘型，位于信号端口、电源、接地和AUX总线之间；250V（连续），基本绝缘型，位于继电器端口和系统之间；无

EFT/B抗扰度	2kV(5kHz)（非屏蔽电源端口）、2kV(5kHz)（屏蔽信号端口）、2kV(5kHz)（屏蔽以太网端口）、3kV(5kHz)（非屏蔽继电器端口）
传导射频抗扰度	10V RMS，1kHz 正弦波，80% AM，频率范围 150kHz～80MHz
冲击	工作：15G
周围空气温度，最大	70°C
导体/绝缘温度额定值，最小	85°C
工作温度	−25°C
工作温度（仅限弹簧型），最大	105°C
工作温度（仅限螺丝型），最大	115°C
振动	2.0 G @ 10～500Hz
排放	IEC 61000-6-4
敷形涂覆	所有印刷电路板均采用符合IPC-A-610C标准的敷形涂覆，并符合：IPC-CC-830 B、UL508。
浪涌瞬态抗扰度	1kV 线-线 (DM) 和 2kV 线-地 (CM)（无屏蔽电源和继电器端口），2kV 线-地 (CM)（屏蔽信号端口），2kV 线-地 (CM)（屏蔽以太网端口）
相对湿度	5～95% 无凝露
辐射射频抗扰度	10V/m，1kHz 正弦波 80% AM，频率范围 80～2000MHz；10V/m，200Hz 50% 脉冲 100% AM，频率 900MHz；1V/m，1kHz 正弦波 80% AM，频率范围 2000～2700MHz
防静电	6kV接触放电，8kV空气放电
非工作温度	−40°C
