美国专供MW Components 0200A-04-AAL-60-FR - 5.53英寸316L不锈钢ConFlat波纹管组件

美国专供MW Components 0200A-04-AAL-60-FR - 5.53英寸316L不锈钢ConFlat波纹管组件

MW Components公司‌是一家精密组件和产品制造商，致力于帮助工程师实现其设计目标。该公司主要生产用于航空航天、石油天然气、医疗、电子半导体和工业自动化等关键部件，产品包括金属波纹管及组件、机加工弹簧和柔性联轴器等‌

MW Components的产品以其高质量和严格的质量控制著称。无论是单个样品还是批量生产，客户都可以确保每次都会得到符合规格要求的正确零部件。该公司拥有多个品牌，如Servometer微型金属波纹管、BellowsTech边缘焊接波纹管、Ameriflex液压成型波纹管和Helical Products简化组件解决方案等‌

MW Components在多个领域都有广泛应用，其金属编织软管尤其受到高压应用领域的青睐。这些软管不仅为波纹内管提供保护，还能承受高压，适用于需要防止危险的真空或分压应用。不锈钢编织软管、Inconel编织软管和钛编织软管等产品广泛应用于NASA的好奇号火星探测器、商业航天器以及其他要求苛刻的应用中‌

此外，MW Components在Corona工厂拥有四十年的经验和先进的设备，包括20多台CNC机床，使其在半导体、航空航天、实验室和大学、发电等领域具有竞争优势‌

该公司致力于提供高质量的产品和服务，满足客户的特定需求，无论订单大小，都能确保供应的连续性

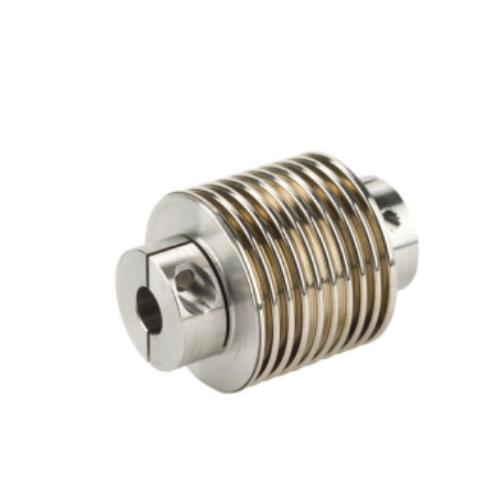

联轴器/ U形接头

联轴器和万向节用于连接旋转轴或其他移动部件，并将运动传递给组件的其他部件。

联轴器有多种类型——软轴、刚性和万向节(U型接头)。MW Industries生产软轴和万向节。当连接之间存在一定程度的错位时，使用挠性联轴器和U形接头。包括横梁联轴器和伺服联轴器在内的标准挠性联轴器用于调节小的偏差，U形接头用于偏差角度大于标准挠性联轴器所能控制的情况。

我们的CF型组件是边缘焊接的，具有额外的灵活性，conflat (CF)法兰使其成为超高真空应用的理想选择。CF型组件包括一个边缘焊接波纹管，两端带有CF法兰。波纹管由316L不锈钢制成，CF法兰由304L不锈钢制成。我们的CF型或conflat型组件有多种长度和分段可供选择。

0200A-04-AAL-60-FR - 5.53英寸316L不锈钢ConFlat波纹管组件

316L不锈钢波纹管组件，带304L ConFlat端。这个5.53英寸的柔性组件具有1.25英寸的内径、6个段和3.09英寸的冲程。

规格(标准)

标签 价值

波纹管id

(二) 1.25英寸

波纹管外径

(一) 2英寸

品牌 BellowsTech

CF法兰直径

(六) 2.75英寸

CF法兰至袖口间隙

(G) 0.375英寸

压缩长度

(四) 3.07英寸

每段卷积数 10

循环寿命

(最低) 10000

显示名称 AAL-60-FR

末端长度

(H) 0.935英寸

末端长度

㈠ 0.935英寸

延伸长度

(三) 6.16英寸

结束 没有人

法兰内径

(J) 1.18英寸

自由长度

(E +/-15%) 5.53英寸

材料 316L不锈钢

最高工作温度 800华氏度

卷积数 60

分段数量 6

工作温度 -420华氏度

库存单位 AAL-60-FR

系列 神父

弹簧刚度

(+/-15%) 2.6667磅/英寸

中风 3.09英寸

抗张强度 70000磅/平方英寸

厚度 0.004英寸

相关型号：

0040A-02-AAL-10-FR 0.396 0.2 0.075 0.94 0.96 0.885 27 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 1

 0040A-02-AAL-20-FR 0.396 0.2 0.15 1.11 1.15 1 13.5 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 2

 0040A-02-AAL-30-FR 0.396 0.2 0.225 1.28 1.34 1.115 9 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 3

 0040A-02-AAL-40-FR 0.396 0.2 0.3 1.45 1.53 1.23 6.75 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 4

 0040A-02-AAL-50-FR 0.396 0.2 0.375 1.62 1.72 1.345 5.4 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 5

 0040A-02-AAL-60-FR 0.396 0.2 0.45 1.79 1.91 1.46 4.5 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 6

 0040A-02-AAL-70-FR 0.396 0.2 0.525 1.96 2.1 1.575 3.8571 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 7

 0040A-02-AAL-80-FR 0.396 0.2 0.6 2.13 2.29 1.69 3.375 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 8

 0040A-02-AAL-90-FR 0.396 0.2 0.675 2.3 2.48 1.805 3 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 9

 0040A-02-AAL-100-FR 0.396 0.2 0.75 2.47 2.67 1.92 2.7 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 10

 0040A-02-AAL-110-FR 0.396 0.2 0.825 2.64 2.86 2.035 2.4545 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 11

 0040A-02-AAL-120-FR 0.396 0.2 0.9 2.81 3.05 2.15 2.25 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 12

 0040A-02-AAL-130-FR 0.396 0.2 0.975 2.98 3.24 2.265 2.0769 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 13

 0040A-02-AAL-140-FR 0.396 0.2 1.05 3.15 3.43 2.38 1.9286 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 14

 0040A-02-AAL-150-FR 0.396 0.2 1.125 3.32 3.62 2.495 1.8 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 15

 0040A-02-AAL-160-FR 0.396 0.2 1.2 3.49 3.81 2.61 1.6875 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 16

 0040A-02-AAL-170-FR 0.396 0.2 1.275 3.66 4 2.725 1.5882 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 17

 0040A-02-AAL-180-FR 0.396 0.2 1.35 3.83 4.19 2.84 1.5 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 18

 0040A-02-AAL-190-FR 0.396 0.2 1.425 4 4.38 2.955 1.4211 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 19

 0040A-02-AAL-200-FR 0.396 0.2 1.5 4.17 4.57 3.07 1.35 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 20

 0050A-02-AAL-10-FR 0.496 0.2 0.155 0.956 0.99 0.89 18 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 1

 0050A-02-AAL-20-FR 0.496 0.2 0.31 1.142 1.21 1.01 9 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 2

 0050A-02-AAL-30-FR 0.496 0.2 0.465 1.328 1.43 1.13 6 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 3

 0050A-02-AAL-40-FR 0.496 0.2 0.62 1.514 1.65 1.25 4.5 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 4

 0050A-02-AAL-50-FR 0.496 0.2 0.775 1.7 1.87 1.37 3.6 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 5

 0050A-02-AAL-60-FR 0.496 0.2 0.93 1.886 2.09 1.49 3 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 6

 0050A-02-AAL-70-FR 0.496 0.2 1.085 2.072 2.31 1.61 2.5714 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 7

 0050A-02-AAL-80-FR 0.496 0.2 1.24 2.258 2.53 1.73 2.25 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 8

 0050A-02-AAL-90-FR 0.496 0.2 1.395 2.444 2.75 1.85 2 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 9

 0050A-02-AAL-100-FR 0.496 0.2 1.55 2.63 2.97 1.97 1.8 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 10

 0050A-02-AAL-110-FR 0.496 0.2 1.705 2.816 3.19 2.09 1.6364 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 11

 0050A-02-AAL-120-FR 0.496 0.2 1.86 3.002 3.41 2.21 1.5 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 12

 0050A-02-AAL-130-FR 0.496 0.2 2.015 3.188 3.63 2.33 1.3846 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 13

 0050A-02-AAL-140-FR 0.496 0.2 2.17 3.374 3.85 2.45 1.2857 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 14

 0050A-02-AAL-150-FR 0.496 0.2 2.325 3.56 4.07 2.57 1.2 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 15

 0050A-02-AAL-160-FR 0.496 0.2 2.48 3.746 4.29 2.69 1.125 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 16

 0050A-02-AAL-170-FR 0.496 0.2 2.635 3.932 4.51 2.81 1.0588 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 17

 0050A-02-AAL-180-FR 0.496 0.2 2.79 4.118 4.73 2.93 1 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 18

 0050A-02-AAL-190-FR 0.496 0.2 2.945 4.304 4.95 3.05 0.9474 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 19

 0050A-02-AAL-200-FR 0.496 0.2 3.1 4.49 5.17 3.17 0.9 316L Stainless Steel 1.33 0.025 10 0.194 0.385 0.385 10000 20

 0060A-02-AAL-10-FR 0.595 0.26 0.185 1.005 1.045 0.86 18 316L Stainless Steel  0.025 10 0.255 0.385 0.385 10000 1

 0060A-02-AAL-20-FR 0.595 0.26 0.37 1.24 1.32 0.95 9 316L Stainless Steel  0.025 10 0.255 0.385 0.385 10000 2

 0060A-02-AAL-30-FR 0.595 0.26 0.555 1.475 1.595 1.04 6 316L Stainless Steel  0.025 10 0.255 0.385 0.385 10000 3

 0060A-02-AAL-40-FR 0.595 0.26 0.74 1.71 1.87 1.13 4.5 316L Stainless Steel  0.025 10 0.255 0.385 0.385 10000 4

 0060A-02-AAL-50-FR 0.595 0.26 0.925 1.945 2.145 1.22 3.6 316L Stainless Steel  0.025 10 0.255 0.385 0.385 10000 5

 0060A-02-AAL-60-FR 0.595 0.26 1.11 2.18 2.42 1.31 3 316L Stainless Steel  0.025 10 0.255 0.385 0.385 10000 6

 0060A-02-AAL-70-FR 0.595 0.26 1.295 2.415 2.695 1.4 2.5714 316L Stainless Steel  0.025 10 0.255 0.385 0.385 10000 7

 0060A-02-AAL-80-FR 0.595 0.26 1.48 2.65 2.97 1.49 2.25 316L Stainless Steel  0.025 10 0.255 0.385 0.385 10000 8

 0060A-02-AAL-90-FR 0.595 0.26 1.665 2.885 3.245 1.58 2 316L Stainless Steel  0.025 10 0.255 0.385 0.385 10000 9

 0060A-02-AAL-100-FR 0.595 0.26 1.85 3.12 3.52 1.67 1.8 316L Stainless Steel  0.025 10 0.255 0.385 0.385 10000 10

 0060A-02-AAL-110-FR 0.595 0.26 2.035 3.355 3.795 1.76 1.6364 316L Stainless Steel  0.025 10 0.255 0.385 0.385 10000 11

 0060A-02-AAL-120-FR 0.595 0.26 2.22 3.59 4.07 1.85 1.5 316L Stainless Steel  0.025 10 0.255 0.385 0.385 10000 12

 0060A-02-AAL-130-FR 0.595 0.26 2.405 3.825 4.345 1.94 1.3846 316L Stainless Steel  0.025 10 0.255 0.385 0.385 10000 13

 0060A-02-AAL-140-FR 0.595 0.26 2.59 4.06 4.62 2.03 1.2857 316L Stainless Steel  0.025 10 0.255 0.385 0.385 10000 14

 0060A-02-AAL-150-FR 0.595 0.26 2.775 4.295 4.895 2.12 1.2 316L Stainless Steel  0.025 10 0.255 0.385 0.385 10000 15

 0060A-02-AAL-160-FR 0.595 0.26 2.96 4.53 5.17 2.21 1.125 316L Stainless Steel  0.025 10 0.255 0.385 0.385 10000 16

 0060A-02-AAL-170-FR 0.595 0.26 3.145 4.765 5.445 2.3 1.0588 316L Stainless Steel  0.025 10 0.255 0.385 0.385 10000 17

 0060A-02-AAL-180-FR 0.595 0.26 3.33 5 5.72 2.39 1 316L Stainless Steel  0.025 10 0.255 0.385 0.385 10000 18

 0060A-02-AAL-190-FR 0.595 0.26 3.515 5.235 5.995 2.48 0.9474 316L Stainless Steel  0.025 10 0.255 0.385 0.385 10000 19

 0060A-02-AAL-200-FR 0.595 0.26 3.7 5.47 6.27 2.57 0.9 316L Stainless Steel  0.025 10 0.255 0.385 0.385 10000 20

 0075A-03-AAL-10-FR 0.75 0.26 0.265 1.12 1.18 0.915 30 316L Stainless Steel 1.33 0.025 10 0.255 0.385 0.385 10000 1

 0075A-03-AAL-20-FR 0.75 0.26 0.53 1.47 1.59 1.06 15 316L Stainless Steel 1.33 0.025 10 0.255 0.385 0.385 10000 2

 0075A-03-AAL-30-FR 0.75 0.26 0.795 1.82 2 1.205 10 316L Stainless Steel 1.33 0.025 10 0.255 0.385 0.385 10000 3

 0075A-03-AAL-40-FR 0.75 0.26 1.06 2.17 2.41 1.35 7.5 316L Stainless Steel 1.33 0.025 10 0.255 0.385 0.385 10000 4

 0075A-03-AAL-50-FR 0.75 0.26 1.325 2.52 2.82 1.495 6 316L Stainless Steel 1.33 0.025 10 0.255 0.385 0.385 10000 5

 0075A-03-AAL-60-FR 0.75 0.26 1.59 2.87 3.23 1.64 5 316L Stainless Steel 1.33 0.025 10 0.255 0.385 0.385 10000 6
