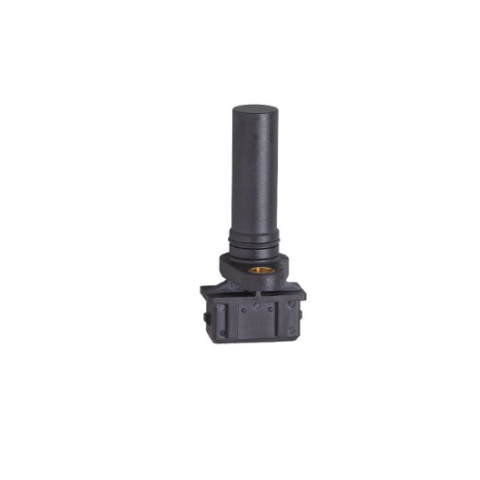

ifm速度传感器 MX5000 MXD31,8 ANOG/AMP/H

金属齿轮的非接触检测

用于极高的开关频率，最高可达 15,000 Hz

可准确检测齿轮

工作温度范围大

通过法兰适配器快速安装

产品特征

电气设计NPN

感应距离 [mm]1.7; (用不同模块使用齿轮对检测范围及相位有影响。)

尺寸 [mm]Ø 15 / L = 70

电气数据

工作电压 [V]7...30 DC

电流损耗 [mA]< 30

防护等级III

反相保护否

输出

电气设计NPN

开关量输出DC的持续电流负载 [mA]50

开关频率DC [Hz]2...15000

短路保护否

监控范围

感应距离 [mm]1.7; (用不同模块使用齿轮对检测范围及相位有影响。)

工作距离 [mm]1

工作条件

环境温度 [°C]-32...140

环境温度 [°C]125

注意环境温度用于插头范围

 外壳防护等级IP 67; IP 69K; (插头: IP 54)

认证/测试

EMC电磁兼容EN 61000-4-2 4 kV CD / 8 kV AD

EN 61000-4-3 10 V/m

EN 61000-4-4 2 kV

EN 61000-4-6 10 V

EN 61000-4-8 30 A/m

 抗冲击DIN EN 60068-2-27 30 g 11 ms半正弦; 3个坐标轴中每个方向3个冲击

 喷盐试验EN 60068/2-11 96 h 5 % NaCl bei 25 °C

 MTTF [年]2247

机械技术数据

重量 [g]23.5

尺寸 [mm]Ø 15 / L = 70

原材料插座: 黄铜; 外壳: PA; O形环: FKM

拧紧扭矩 [Nm]7

齿轮模块 [mm]1.25

面板安装长度 [mm]45

注释

包装单位1 件

电气连接

接口接插件: 1 x AMP-Junior Timer (282 192-1)
