传感及阀类
货号: #
库存: 0件
规格选项:

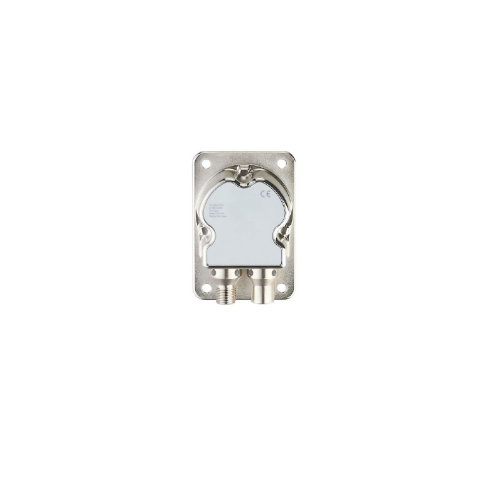

用于准确测量 X 和 Y 轴倾角
两条轴上的总角度范围的高测量准确度
零点、计数方向和限制频率可调
紧凑坚固的外壳
适用多种通信任务的高性能 CAN 接口
产品特征
测量原理微机电系统电容式
通信接口CAN
倾角测量
测量轴数量2
角度范围 [°]-45…45
应用
功能原理静态
应用适用于移动领域2个轴向的高精度倾斜测量
电气数据
工作电压 [V]9.2...30 DC
电流损耗 [mA]70; (24 V DC, 25 °C)
电流消耗最大值 [mA]405; (9,2 V DC; -40 °C)
绝缘电阻最小值 [MΩ]100; (500 V DC)
防护等级III
反相保护有
反相保护有
开机延迟时间 [s]300; (热身时间; 初始化时间最大值: 1000 ms)
测量/设定范围
测量原理微机电系统电容式
倾角测量
测量轴数量2
角度范围 [°]-45…45
限制频率 [Hz]0.5...10; (可设定参数)
精度/偏差
精确度 [°]≤ ± 0,01; (绝对式)
迟滞 [°]≤ ± 0,05
重复精度 [°]≤ ± 0,01
分辨率 [°]0.01; (可设定参数)
温度系数 [1/K]≤ ± 0,0008 °
接口
通信接口CAN
CAN接口数1
终端电阻有; (内部的 ; 可设定参数)
CAN
协议CANopen
出厂设置波特率: 125 kBit/s
节点ID: 10
版本CiA DS301 V4.2.0; DSP-410 V2.0.0; CiA 306 V1.3.0
工作条件
环境温度 [°C]-40...85
存储温度 [°C]-40...85
外壳防护等级IP 65; IP 67; IP 68; IP 69K
认证/测试
EMC电磁兼容DIN EN 61000-4-2 ESD 4 kV CD / 8 kV AD
DIN EN 61000-4-3 HF电磁场辐射 10 V/m
DIN EN 61000-4-4 Burst 2 kV
DIN EN 61000-4-6 射频场感应的传导抗扰度 10 V
DIN EN 55022 等级B / CISPR 16-2-3 30 - 1000 MHz
CISPR 25 ECE R 10 30 - 1000 MHz 窄带和宽带
ISO 11452-2 ECE R 10 20 - 2000 MHz / 30 V/m
ISO 7637-2 ECE R 10 运行、接通、关断期间的脉冲1,2a，2b，3a，3b，4及脉冲发射
ISO 7637-3 - 80 V 脉冲a / + 80 V 脉冲b
抗冲击DIN EN 60068-2-27 100 g 1 ms / 10000 每个轴（X/Y)的影响
DIN EN 60068-2-29 30 g 6 ms / 24000 抗冲击 (持续冲击)
抗震DIN EN 60068-2-64 10...2000 Hz Test VII / 随机，安装位置车身
DIN EN 60068-2-6 10...500 Hz / 10 g 10个周期/轴，正弦
喷盐试验DIN EN 60068-2-52 严格等级5 (motor vehicle)
湿热DIN EN 60068-2-30 55 °C 循环温度 / 95 % rh 2个循环24小时
MTTF [年]372
标准符合ECE R10，修订版5机动车辆; ISO 7637-3: 2007-07
机械技术数据
重量 [g]415.5
尺寸 [mm]90 x 62 x 33.2
原材料外壳: 模压铸锌 镀镍的
安装方向水平的
显示器/操作件
显示准备运作模式 1 x LED, 绿色
运作模式 1 x LED, 绿色 闪烁
故障 1 x LED, 红色
附件
供货范围保护盖: 1
注释
包装单位1 件
电气连接 - CAN-In
接插件: 1 x M12; 译码: A
电气连接 - CAN-Out
接插件: 1 x M12; 译码: A
