货号: #Measuring-Bracket V50
库存: 0件
规格选项:
到目前为止，表面电阻已经用相关标准（例如标准组DIN IEC/TS 61340和IEC/TS 60079）中定义的重物进行测量。测量装置通常提供一个水平装置，以确保所定义重量的压力。这种测量通常在实验室进行。在正在进行的生产过程中，为了保证产品质量，通常不能执行规定的测量安排。
此外，要测量的表面必须足够平坦，以便现有的测量探头有足够的接触来进行精确的电阻测量。
这些测量是必要的，例如，证明液体散装包装（如刚性中间散装容器- RIBC）的表面阻力。
用于测量表面电阻的V50®测量支架，特别是在凹凸不平的表面上，是一种解决方案，允许人员或处理系统（机器人）在运行的生产过程中与已知的测量设备（例如tera -欧姆计TOM600/610）进行测量。

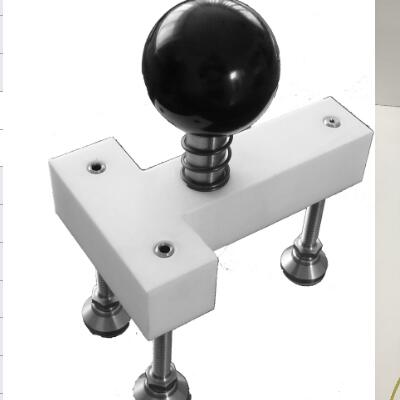

测量支架V50®由两个隔离的杆状组件组成，每个组件都通过接头连接到测量板。测量板上覆盖有导电橡胶。
带有测量盘的两根杆有可能连接测量电缆，用于与测量装置的电气连接。
测量支架V50®有一个同样铰接脚的第三杆。
三角形的布置确保了两个测量盘可以始终放置在平面上。对于人工搬运或机器人搬运，集成了一个弹簧，带或不带调节装置，可以产生必要的接触压力。将手柄下的弹簧按下至其长度的一半，可再现的接触压力约为。达到了50牛顿。
该测量钳V50®特别适用于测量垂直表面。
技术规格:
尺寸：长宽高约130毫米× 80毫米× 175毫米
接触橡胶：直径：23mm /邵氏硬度60
重量：0.7 kg =>接点压力弹簧50n
连接：2个香蕉插座从顶部中心4毫米
隔离：特氟龙支架
接触电阻：< 1 kΩ（在金属板U= 10v上测量）
