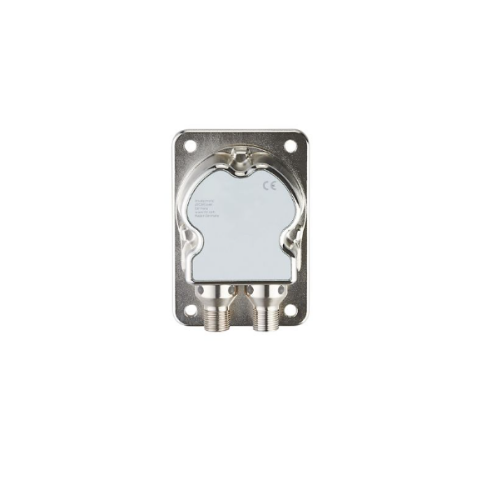

用于准确测量 X 和 Y 轴倾角
两条轴上的总角度范围的高测量准确度
两个边撑的开关输出，两个可调节的模拟输出和 IO-Link
紧凑坚固的外壳
高防护等级，适应严苛工业环境的需求
产品特征
测量原理微机电系统电容式
通信接口IO-Link
倾角测量
测量轴数量2
角度范围 [°]± 180
应用
功能原理静态
应用适用于移动领域和工业应用2个轴向的高精度倾斜测量
电气数据
工作电压 [V]9.2...30 DC; (电压输出: 12...30 DC; IO-Link: 18...30 DC)
电流损耗 [mA]90; (24 V DC, 25 °C)
电流消耗最大值 [mA]330; (9,2 V DC; -40 °C)
防护等级III
反相保护有
反相保护有
开机延迟时间 [s]300; (热身时间; 初始化时间最大值: 1000 ms)
总的输入/输出
输入和输出总数数字输出数量: 2; 模拟输出数量: 2
输出
输出数量4
输出信号模拟信号; 开关信号
电气设计PNP/NPN
数字输出数量2
输出功能常开/常闭; (可选)
开关量输出DC电压降最大值 [V]2.5
开关量输出DC的持续电流负载 [mA]125; (125 mA (85° C); 200 mA (60° C); 250 mA (40° C))
模拟输出数量2
模拟电流输出 [mA]4...20; (出现故障时: 2 mA)
负载最大值 [Ω]220; (220 (9,2…15 V) / 500 (15…30 V))
模拟电压输出 [V]2...10; (出现故障时: 1 V)
负载电阻最小值 [Ω]1000; (10000 (12...13,5 V) / 1000 (13,5...30 V))
精密模拟输出 [%]≤ 1
短路保护有
过载保护有
测量/设定范围
测量原理微机电系统电容式
倾角测量
测量轴数量2
角度范围 [°]± 180
限制频率 [Hz]0.5...10; (可设定参数)
振动检测
振动测量范围 [g]16; (± 2; ± 4; ±8 g 可设定参数)
振动测量范围 [mm/s]3200
频率范围 [Hz]0.1...400
测量轴数量X/Y/Z 可设定参数
精度/偏差
精确度 [°]≤ ± 0,5; (绝对式)
迟滞 [°]≤ ± 0,05
重复精度 [°]≤ ± 0,1
分辨率 [°]0.05
温度系数 [1/K]≤ ± 0,02 °
软件/编程
参数设定角（X/Y)/振动 (Veff/aPeak); 迟滞/窗口; 开关点; 输出极性; 故障指示; 自测; 电流/电压输出
接口
通信接口IO-Link
传递类型COM2 (38,4 kBaud)
IO-Link revision1.1
SDCI标准IEC 61131-9 CDV
外形Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO模式有
必需的mater port typeA
模拟过程数据2
二位输出过程数据2
处理周期最小值 [ms]5
支持的DeviceID运行方式DeviceID
默认 416
工作条件
环境温度 [°C]-40...85
存储温度 [°C]-40...85
外壳防护等级IP 65; IP 67; IP 68; IP 69K
认证/测试
EMC电磁兼容DIN EN 61000-4-2 ESD 4 kV CD / 8 kV AD
DIN EN 61000-4-3 HF电磁场辐射 10 V/m
DIN EN 61000-4-4 Burst 2 kV
DIN EN 61000-4-6 射频场感应的传导抗扰度 10 V
DIN EN 55022 等级B / CISPR 16-2-3 30 - 1000 MHz
CISPR 25 ECE R 10 30 - 1000 MHz 窄带和宽带
ISO 11452-2 ECE R 10 20 - 2000 MHz / 30 V/m
ISO 7637-2 ECE R 10 运行、接通、关断期间的脉冲1,2a，2b，3a，3b，4及脉冲发射
ISO 7637-3 - 80 V 脉冲a / + 80 V 脉冲b
抗冲击DIN EN 60068-2-27 100 g 1 ms / 10000 每个轴（X/Y)的影响
DIN EN 60068-2-29 30 g 6 ms / 24000 抗冲击 (持续冲击)
抗震DIN EN 60068-2-64 10...2000 Hz Test VII / 随机，安装位置车身
DIN EN 60068-2-6 10...500 Hz / 10 g 10个周期/轴，正弦
喷盐试验DIN EN 60068-2-52 严格等级5 (motor vehicle)
湿热DIN EN 60068-2-30 55 °C 循环温度 / 95 % rh 2个循环24小时
MTTF [年]176
标准符合ECE R10，修订版5机动车辆; ISO 7637-3: 2007-07
机械技术数据
重量 [g]410
尺寸 [mm]90 x 62 x 33.2
原材料外壳: 模压铸锌 镀镍的
安装方向水平的
显示器/操作件
显示操作 1 x LED, 绿色
开关点 1 x LED, 黄色
附件
供货范围保护盖
注释
包装单位1 件
电气连接 - 数字
接插件: 1 x M12; 译码: A
电气连接 - 模拟
接插件: 1 x M12; 译码: A
