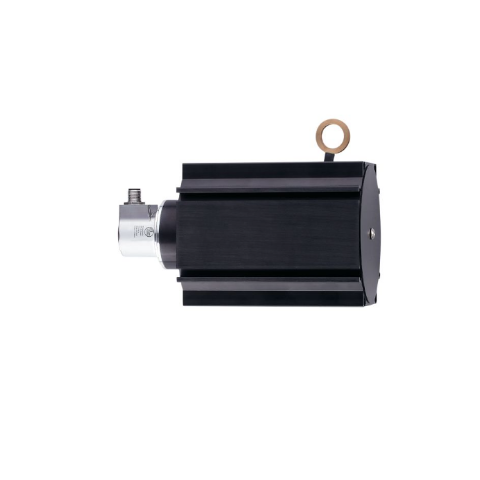

ifm拉线编码器 RMS005 DRAW WIRE ENCODER

ifm拉线编码器 RMS005 DRAW WIRE ENCODER

产品特征

分辨率4096 步距; 4096 圈数; 24 Bit

通信接口CAN

应用

功能原理绝对式

检测系统磁性

应用编码器

电气数据

工作电压 [V]9...30 DC

电流损耗 [mA]50...100

防护等级III

反相保护有

开机延迟时间最大值 [ms]500

稳定时间 [ms]32

输出

短路保护有

代码二位输出

测量/设定范围

分辨率4096 步距; 4096 圈数; 24 Bit

精度/偏差

重复精度± 0,001 % FSO

软件/编程

参数设定CAN参数; 标度; 预设; 波特率; 转向; Node ID

接口

通信接口CAN

协议CANopen

出厂设置波特率: 125 kBit/s

节点ID: 32

 版本DSP - 406 V3.1; DS 301 V4.02; DS 306 V2.0

工作条件

环境温度 [°C]-20...80

存储温度 [°C]-20...80

允许最大的相对空气湿度 [%]95; (不允许冷凝)

外壳防护等级IP 64; (在外壳: IP 65)

认证/测试

MTTF [年]240

机械技术数据

重量 [g]3684.5

原材料外壳: 钢; 电缆盘: 铝; 塑料; 芯线: 特种钢 尼龙涂层

最大测量长度 [mm]10000

电缆盘周长 [mm]315

线径 [mm]1

芯线连接Ø 20,2 mm; (孔眼)

芯线属性最大芯线位移速度 [m /s] 2

最大芯线加速度 [g] 6

最大伸出力 [N] 21

最大缩回力 [N] 8

 显示器/操作件

显示准备运作 LED, 绿色

操作模式 LED, 绿色 闪烁

故障 LED, 红色 闪烁

 电气连接

接插件: 1 x M12, 可以径向使用; 译码: A
