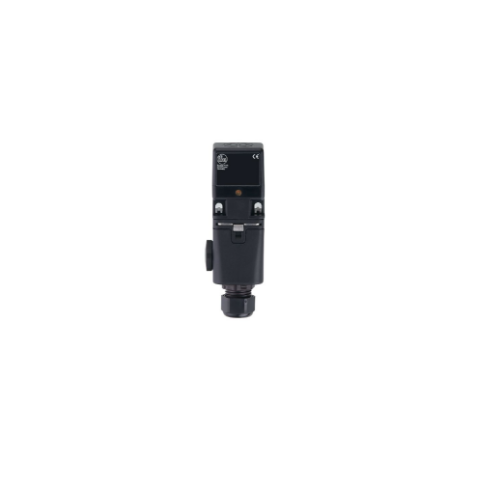

ifm电感式接近开关 IM001A IME2020BFBOA/3D

• 适合在危险区域的应用

• 交直流混合输出和两线技术

• 输出功能常开/常闭可编程

• 坚固的外壳，适用于严苛的工业环境

• 五个感应面位置可选

产品特征

输出功能常开/常闭; (可选)

感应距离 [mm]20

外壳矩形的

尺寸 [mm]40 x 40 x 105

电气数据

工作电压 [V]20...250 AC/DC

防护等级II

反相保护否

输出

输出功能常开/常闭; (可选)

开关量输出DC电压降最大值 [V]6

开关量输出AC电压降最大值 [V]6.5

最小的负载电流 [mA]5

漏电流最大值 [mA]2.5 (250 V AC) / 1.3 (130 V AC) / 0.8 (24 V DC)

开关量输出AC的持续电流负载 [mA]150

开关量输出DC的持续电流负载 [mA]100

开关量输出短暂的电流负载 [mA]2200; (20 ms / 0,5 Hz)

开关频率AC [Hz]10

开关频率DC [Hz]10

开关频率注意事项 [Hz]仅用于电阻负载; 用于使用类别AC-140的2Hz

 短路保护否

过载保护否

监控范围

感应距离 [mm]20

实际感应距离 Sr [mm]20 ± 10 %

工作距离 [mm]0...16.2

精度/偏差

校正系数钢: 1 / 特种钢: 0.7 / 黄铜: 0.4 / 铝: 0.3 / 铜: 0.2

迟滞 [Sr的百分比]1...20

开关点偏移 [Sr的百分比]-10...10

工作条件

环境温度 [°C]-20...60

外壳防护等级IP 65; IP 67

认证/测试

ATEX标记 II 3D Ex tc IIIC T95°C Dc X

EMC电磁兼容EN 60947-5-2

 MTTF [年]567

机械技术数据

重量 [g]245.5

外壳矩形的

安装齐平安装

尺寸 [mm]40 x 40 x 105

原材料PC; PA; 特种钢

显示器/操作件

显示开关状态 1 x LED, 黄色

 电气连接

要求的保护请根据IEC60127-2第一页中的指导标准，使用小型保险丝; ≤ 2 A; 快速行动; 保险应安装在易爆区域外。.

注释

注释建议: 短路后请一定检查产品的安全功能。

有效区的5个位置可选

 包装单位1 件

电气连接

接口接线端子: 0.34...2.5 mm²; 电缆护套: Ø 5...9 mm
