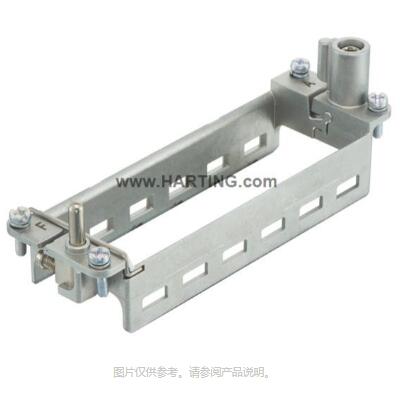

HARTING模块化连接器高级铰链式框架Han hinged frame plus, for 6 modules A-F

系列 Han-Modular® 附件种类 高级铰链式框架 附件介绍 用于6个模块 A ... F 版本 尺寸 24 B 技术参数 导体截面积 1 ... 10 mm² PE（电源端） 0.5 ... 2.5 mm² PE（信号端） 建议使用桶针，导体截面积 10 mm² 仅使用套圈压接钳 09 99 000 0374。 剥线长度 8 ... 10 mm 拧紧力矩 ‌0.8 Nm PE 螺钉 M3 ‌1.2 Nm PE 螺钉 M4 极限温度 -40 ... +125 °C 插拔次数 ≥ 500 材料特性 材料 压铸锌 不锈钢 RoHS 符合豁免标准 RoHS 豁免 6(c)：铜合金含铅量高达 4 % ELV 状态 符合豁免标准 China RoHS 50 REACH 附件 XVII 物质 不包含 REACH 附件 XIV 物质 不包含 REACH SVHC 物质 有 REACH SVHC 物质 铅 ECHA SCIP 编号 564b7d75-7bf6-4cfb-acb1-2168eb61b675 加州 65 号提案物质 有 加州 65 号提案物质 铅

HARTING是一家总部位于德国的全球领先连接器及工业网络技术公司，成立于1945年。‌ 公司由威廉·哈廷（Wilhelm Harting）在德国埃斯珀尔坎普创立，最初致力于为德国新兴行业制造有用的技术产品。随着时间的推移，HARTING的业务逐渐扩展，如今其产品广泛应用于电力、通信、自动化、航空、汽车、机械、医疗等多个行业‌。

HARTING的产品种类丰富，包括电气和电子连接器、设备接口、网络组件和电缆组件等。这些解决方案主要应用于自动化技术、能源、交通运输技术、无线电、舞台和活动管理技术、医药技术和基础设施等领域。公司以其高质量和创新产品著称，不断推出新的解决方案以满足客户的需求‌

HARTING在全球拥有广泛的业务网络，包括生产工厂和销售公司。公司在德国、英国、瑞士、美国、罗马尼亚及中国等国家设有生产工厂，并在全球40多个国家设有附属公司。特别是在中国，HARTING是首家获得CCC证书的国际知名连接器厂商，主要集中在轨道交通、能源、工厂自动化和机械等市场‌。

系列 Han-Modular®

附件种类 高级铰链式框架

附件介绍 用于6个模块

A ... F

版本

尺寸 24 B

技术参数

导体截面积 1 ... 10 mm² PE（电源端）

0.5 ... 2.5 mm² PE（信号端）

建议使用桶针，导体截面积 10 mm² 仅使用套圈压接钳 09 99 000 0374。

剥线长度 8 ... 10 mm

拧紧力矩 ‌0.8 Nm PE 螺钉 M3

‌1.2 Nm PE 螺钉 M4

极限温度 -40 ... +125 °C

插拔次数 ≥ 500

材料特性

材料 压铸锌

不锈钢

RoHS 符合豁免标准

RoHS 豁免 6(c)：铜合金含铅量高达 4 %

ELV 状态 符合豁免标准

China RoHS 50

REACH 附件 XVII 物质 不包含

REACH 附件 XIV 物质 不包含

REACH SVHC 物质 有

REACH SVHC 物质 铅

ECHA SCIP 编号 564b7d75-7bf6-4cfb-acb1-2168eb61b675

加州 65 号提案物质 有

加州 65 号提案物质 铅
