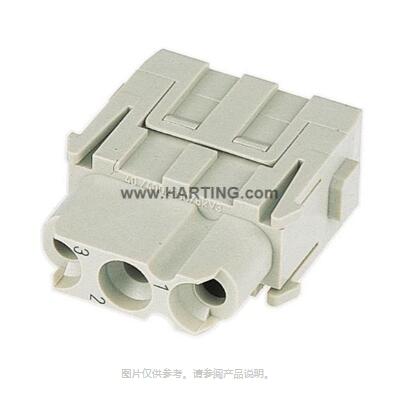

HARTING模块化连接器电源HAN ® 70 A 模块Han 70A axial module, female 6-16 mm²

HARTING是一家总部位于德国的全球领先连接器及工业网络技术公司，成立于1945年。‌ 公司由威廉·哈廷（Wilhelm Harting）在德国埃斯珀尔坎普创立，最初致力于为德国新兴行业制造有用的技术产品。随着时间的推移，HARTING的业务逐渐扩展，如今其产品广泛应用于电力、通信、自动化、航空、汽车、机械、医疗等多个行业‌。

HARTING的产品种类丰富，包括电气和电子连接器、设备接口、网络组件和电缆组件等。这些解决方案主要应用于自动化技术、能源、交通运输技术、无线电、舞台和活动管理技术、医药技术和基础设施等领域。公司以其高质量和创新产品著称，不断推出新的解决方案以满足客户的需求‌

HARTING在全球拥有广泛的业务网络，包括生产工厂和销售公司。公司在德国、英国、瑞士、美国、罗马尼亚及中国等国家设有生产工厂，并在全球40多个国家设有附属公司。特别是在中国，HARTING是首家获得CCC证书的国际知名连接器厂商，主要集中在轨道交通、能源、工厂自动化和机械等市场‌。

类别 模块 系列 Han-Modular® 模块类別 Han ® 70 A 模块 模块尺寸 单模块 版本 接线方式 轴向螺栓接线方式 公母类型 母头 针数 2 技术参数 导体截面积 6 ... 16 mm² 线芯外径 ≤10 mm 额定电流 ‌ 70 A 降额工具 额定电压 1,000 V 额定脉沖电压 8 kV 污染等级 3 绝缘阻抗 >1010 Ω 接触电阻 ≤ 0.5 mΩ 剥线长度 11 ... 12 mm 拧紧力矩 2 Nm @ 6 mm² 3 Nm @ 10 mm² 4 Nm @ 14 mm² 4 Nm @ 16 mm² 极限温度 -40 ... +125 °C 插拔次数 ≥ 500 材料特性 材料(插芯) 聚碳酸酯 (PC) 颜色(插芯) RAL 7032（卵石灰） 材料（插针） 铜合金 表面（插针） 镀银 材料阻燃性等级符合 UL 94 V-0 RoHS 符合豁免标准 RoHS 豁免 6(c)：铜合金含铅量高达 4 % ELV 状态 符合豁免标准 China RoHS 50 REACH 附件 XVII 物质 不包含 REACH 附件 XIV 物质 不包含 REACH SVHC 物质 有 REACH SVHC 物质 铅 ECHA SCIP 编号 5dbb3851-b94e-4e88-97a1-571845975242 加州 65 号提案物质 有 加州 65 号提案物质 铅 镍 铁路车辆防火 EN 45545-2 (2020-08) 包含危险等级的要求集 R22 (HL 1-3) R23 (HL 1-3)

类别 模块

系列 Han-Modular®

模块类別 Han ® 70 A 模块

模块尺寸 单模块

版本

接线方式 轴向螺栓接线方式

公母类型 母头

针数 2

技术参数

导体截面积 6 ... 16 mm²

线芯外径 ≤10 mm

额定电流 ‌ 70 A

降额工具

额定电压 1,000 V

额定脉沖电压 8 kV

污染等级 3

绝缘阻抗 >1010 Ω

接触电阻 ≤ 0.5 mΩ

剥线长度 11 ... 12 mm

拧紧力矩 2 Nm @ 6 mm²

3 Nm @ 10 mm²

4 Nm @ 14 mm²

4 Nm @ 16 mm²

极限温度 -40 ... +125 °C

插拔次数 ≥ 500

材料特性

材料(插芯) 聚碳酸酯 (PC)

颜色(插芯) RAL 7032（卵石灰）

材料（插针） 铜合金

表面（插针） 镀银

材料阻燃性等级符合 UL 94 V-0

RoHS 符合豁免标准

RoHS 豁免 6(c)：铜合金含铅量高达 4 %

ELV 状态 符合豁免标准

China RoHS 50

REACH 附件 XVII 物质 不包含

REACH 附件 XIV 物质 不包含

REACH SVHC 物质 有

REACH SVHC 物质 铅

ECHA SCIP 编号 5dbb3851-b94e-4e88-97a1-571845975242

加州 65 号提案物质 有

加州 65 号提案物质 铅

镍

铁路车辆防火 EN 45545-2 (2020-08)

包含危险等级的要求集 R22 (HL 1-3)

R23 (HL 1-3)其他型号

 Han*7OA模块

Han 70A crimp module 1500V，male

物料编号: 09 140023042

)| RAL 7032 (卵石灰)

Han" 70A模块

Han 70Acrimp module 1500, female

物料编号:09140023142

颜定电流70A|聚敬酸届(PC |RBL0 (卵石灰)

Han" cc保护模块

cc protected module, crimp male

HaNCE:09140043041

物料1211导体越西民1. .omm

| RAL 7032 (卵石灰)

单模块|压接针|2

Han*EE 模块

Han 8 Mod-Male-C 16A

物料编号: 09 14 008 3001

单模缺|压针|公安|街:8|导体额置积012

Han"Cc保护模块

Han cProtecte module, crimpf

物料编号: 09 14004 3141

单膜快|压接针|酸1|提1:1体15.-.m

。. . |箭空电流的A|夏敬颜最C |眺02 (卵石灰)

Han" 70A模块

Han 70A crimp module, female

物料编号:09140023141

|聚碳毆晶PC) | AL 7032 (卵石灰)

Han" 70A模块

Han 70Acr004l

单提块|压接针|公头|:2

|定电流70AI民碳毁罪PC

HanE"模块

a MALE INSERT .

CRIMP TERMINAL MALE

物料编号: 09 14006 3001

单模块|压接针|公头|插针:6|

HanE"模块

CRIMP TERMINAL FEMALE INSERT

物料编号: 09 14 000 3101

中快|压接针|跌|时t1|导体超重R014 m

|颜空电流:5A|聚碳酸醋PC |A 1032 (卵石灰)

亡

Han"EE模块

Han8 MOD-FEMALE-C16A

物料编号:09 14008 3101

z

Han"EEE 模块

Ha

dule, crimp female

Han EEEmooo3101

双模块|压接针|母|插针:20

Han”EE模块

Han EE module, crimp male

物料编号:09 14020 3001

双膜快|压续针|公安|播针:20 |导体面积02

蒙定电流16A|民敝器PC | 02(0石灰

Han" 40A模块

Han 40A crimp module, male

物料编号: 09 14002 302

蒙空电流40A|尿额酸臀P | 102 (卵石故)

Han*40A模块

Han 40Acrimp module, female

物料编号:09 140023102

物科.

+1头|街2|导体航重积15- 10m |蒙定电流49A

|蒙欲酸醫Pq | RALTO32 (卵石灰)

单模块|压接针

保护模块

Han 6 ModF-C, protee

物料编号: 09 14006 314

| 额定电流16A |聚碳酸驏PC

单梭块|压接针|头|插针:6

HanEe保护模块

Han6 Mod M-C, protective

物料编号: 0914006 3041

| 聚袭唱PC | RQ 1032 (卵石灰)

单模快|压料|公告|插街6|号体核面积

亡

an" C模块

Han MODULAR3C MODULE MALE 40A

物料编号: 09 1403300

流40A |蒙敬酸醋C| RAL 702(卵石灰)

Han" CD模块

uon co module crimp female

物料编号:0914007 3101

物1 |导体截面.014..6mm2 |额定电话441

|聚碳齜蜀Pq | RAL7O32 (卵石灰)

单模块|压接针

Han"C模块

ac MODULE FEMALE 40A

Han MODULAR3C MOD

物料编号:09 14003 3101

单模块|压接针|跌|插针:3

Han"C模块

Hanc module, crimp fe

物料编号: 09 14 003 3103

额定电流40A

单陵块|适于增加的张力|针|母跌1
