电气连接类
货号: #09330062601
库存: 0件
规格选项:
HARTING是一家总部位于德国的全球领先连接器及工业网络技术公司，成立于1945年。 公司由威廉·哈廷（Wilhelm Harting）在德国埃斯珀尔坎普创立，最初致力于为德国新兴行业制造有用的技术产品。随着时间的推移，HARTING的业务逐渐扩展，如今其产品广泛应用于电力、通信、自动化、航空、汽车、机械、医疗等多个行业。
HARTING的产品种类丰富，包括电气和电子连接器、设备接口、网络组件和电缆组件等。这些解决方案主要应用于自动化技术、能源、交通运输技术、无线电、舞台和活动管理技术、医药技术和基础设施等领域。公司以其高质量和创新产品著称，不断推出新的解决方案以满足客户的需求
HARTING在全球拥有广泛的业务网络，包括生产工厂和销售公司。公司在德国、英国、瑞士、美国、罗马尼亚及中国等国家设有生产工厂，并在全球40多个国家设有附属公司。特别是在中国，HARTING是首家获得CCC证书的国际知名连接器厂商，主要集中在轨道交通、能源、工厂自动化和机械等市场。
类别 插芯
系列 Han E®
版本
接线方式 螺栓接线
公母类型 公头
尺寸 6 B
带电线保护 是
针数 6
接地针 是
技术参数
导体截面积 0.75 ... 2.5 mm²
导体截面积 [AWG] AWG 18 ... AWG 14
额定电流 16 A
降额工具
额定电压 500 V
额定脉沖电压 6 kV
污染等级 3
额定电压符合UL 600 V
额定电压符合CSA 600 V
绝缘阻抗 >1010 Ω
接触电阻 ≤ 1 mΩ
剥线长度 7.5 mm
拧紧力矩 0.5 Nm 插针螺钉M3
0.5 Nm M3固定螺栓
1.2 Nm PE 螺钉 M4
极限温度 -40 ... +125 °C
插拔次数 ≥ 500
材料特性
材料(插芯) 聚碳酸酯 (PC)
颜色(插芯) RAL 7032（卵石灰）
材料（插针） 铜合金
表面（插针） 镀银
材料阻燃性等级符合 UL 94 V-0
RoHS 符合豁免标准
RoHS 豁免 6(c)：铜合金含铅量高达 4 %
ELV 状态 符合豁免标准
China RoHS 50
REACH 附件 XVII 物质 不包含
REACH 附件 XIV 物质 不包含
REACH SVHC 物质 有
REACH SVHC 物质 铅
ECHA SCIP 编号 5dbb3851-b94e-4e88-97a1-571845975242
加州 65 号提案物质 有
加州 65 号提案物质 铅
镍
铁路车辆防火 EN 45545-2 (2020-08)
包含危险等级的要求集 R22 (HL 1-3)
R23 (HL 1-3)
其他型号
插芯

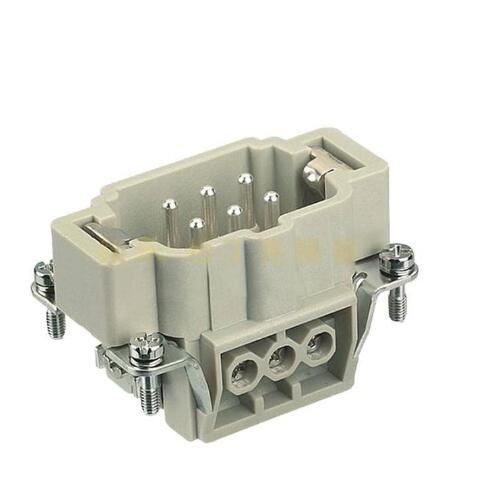

Han6E-STI-S
物料编号: 09 33 006 2601 XL
螺性接线|公头|聚碳酸酯(PC) | RAL 7032 (卵石灰) |额定电流16A|尺
寸:6B |插针:6 |导体截面705... 2.5mm2 |铜台金|镀银
插芯

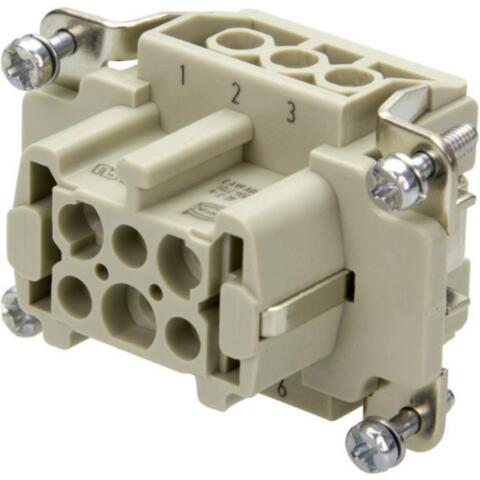

Han 6 E-BU-S
物料编号: 09 33 006 2701 xL
螺性接线|头|聚碳酸酶PQ | RL 702 (卵石灰) |额定电流16A|尺
寸:6B |插针:6 |导体截面.075.. 2.5mm2 |铜台金|镀银
可配置
Han6E-STI-S
物料编号: 09 33 006 2601
螺栓接线|公头|聚政酸酯(PC) | RAL 7032 (卵石灰) | 额定电流:16A|R
寸68 |插针:6 |导体我面积.7...25mm2 |铜合金|镀银
插芯
可配置
Han 6 E-BU-S
物料编号: 09 33 006 2701
螺栓接线|头|聚碳酸蛋(PC | RAL7032(卵石灰) 1额定电流16A|尺
寸:6B |插针:6 |导体截面1.5... 2.5mm2 |铜台金|镀银
插芯
可配置
Han 24E STI-S .
物料编号: 09 33 024 2601
螺栓接钱|公头|聚碳酸酯PC) | RAL7032 (卵石灰) | 额定电流16A|尺
寸:24B |插针:24 |导体营面0.5... 25mm" |铜台金|镀银
插芯
新可配置
Han 4A Push-ln, female insert
物料编号: 09 20 004 5101
Push-n |母头|聚碳酸酯(PC
AL 7032 (卵石灰) |额定电流: 10A|尺
:3A |插针.4 |导体截面....2.5 mm2
插芯
新可配置
Han 3A Push-In, male insert
物料编号: 09 20003 5001
Pushin |公头|聚碳酸酯(PC | RL 7032 (卵石灰) 1 额定电流10A|尺
:3A |插针:3|导体戴面....25 mm2
插芯
新可配置
Han 3A Push-In, female insert
sntn,Temale
nsert
号: 09 20 003 5101
Pushin. I母头|聚碳酸酯(PC) I RAL 7032 (卵石灰) | 额定电流: 10A |尺
寸:3A |插针:3 I导体裁面积: 0...25mm2
插芯
Han 4A Push-In, male insert
物料编号: 09 20 004 5001
PushHin |公头|聚碳酸酶(PQ | RAL 7032 (卵石灰) |额定电流10A|尺
寸:3A |插针:4 |导体截面积:0.5 ... 2.5 mm2
插芯
HanQ7/0_L_ F_ ,PIT_ _0.14-1.5mm2
物料编号: 09 12 007 5101
PushIn I跌|聚碳酸酶(PC) | AL 7032 (卵石灰) |额定电流10A|尺
寸:3A I插针:7|导体街面积04..1.5mm2 |铜合金|镀银
2平④
插芯
HanQ7/0_ L _N
Han970_M_PIT- 0.14-1.5mm2
物料编号: 09 12 007 5001
Pushin |公头|聚碳酸酯PO | RAL 7032 (卵石灰) |颛定电流I0A|尺
寸:3A |插针:7 | 导体越面....1.5mm2 |铜合金|镀银
插芯
HanE6_ 1. _SMC_ M_ SCT. Ag GreenLine
物料编号: 09 33 706 2601
螺性接线|公头|聚碳酸酯(PO 1 RAL 7032 (卵石灰) |额定电流16A|R
寸:68 |插针:6 |导体越面.5... 25mm" |铜合金|镀银
插芯
新可配置
HanE10__ SMC. _M. SCT_ Ag _GreenLine
物料编号: 09 33 710 2601
螺性接线|公头|聚碳酸酯P | RAL 7032 (卵石灰) | 额定电流16A|R
寸:108 !插针:10 |导体裁面积0.75 .. 25m |橱合金|镀银
插芯
新可配置
Han E16_ 1.
HanE16_ ! SMC. F SCT. Ag GreenLine
物料编号: 09 33 716 2701
螺栓接线I母头|聚碳酸酯(PC) 1 RAL 7032 (卵石灰) 1 额定电流16A|尺
寸:16B |插针:16 |导体截面积0.75.. 2.5mm2 |铜合金|镀银
插芯
HanE24_ 1. SMC_ M_ SCT. Ag. GreenLine
物料编号: 09 33 7242601
螺性接线|公头|聚碳酸蛋PC) | RAL 7032 (卵石灰) |额定电流16A|尺
寸:24B |街+:24 |导体鼓面积0.75.. 25mm |铜合金|镀铝
新可配置
HanE24_L SMC_ F_ SCT. Ag. GreenLine
物料编号: 09 33 724 2701
螺性接线|母头|聚映酸酯PC | RAL 7032 (卵石灰) |颗定电流16A|尺
寸:248 |插计:24|导体截面积:0.75.. 25mt |铜台金|镀银
插芯
新可配置
HanE16_ 1 SMC_ M. SCT_ Ag. _GreenLine
物料编号: 09 33 716 2601
螺拴接线|公头|聚砂酸酯(PC) | RAL 7032 (卵石灰)
| 额定电流16A|尺
寸:16B |插t:16 |导体截面积: 0.75.. 25 mm2 |铜合金| 镀银
插芯
可配置
Han 3A M Insert Screw
物料编号: 09 20 003 2611
螺栓接线|公头|果碳酸酯(PC | AL 7032 (卵石灰) | 额定电流10A|R
寸:3A |插针:3 |导体越面0.5... 1.5mm2 |铜合金|镀银
亡平
可配置
Han A04 Pos. M Insert Screw
物料编号: 09 20 004 2611
螺性接线|公头|聚碳酸酯(PC) | RAL 7032 (卵石灰) |额定电流10A|尺
:3A !插针.4 |导号体越面.75.. l5mm2 |铜合金1镀银
插芯
可配置
Han 12Q-SMC-FI-CRT-PE with QL
物料编号:09 12012 3101
压接针|母头|聚破酸酯IPC | AL 702 (卵石灰) | 额定电流10A|时
3A I插针:12 | 导体截面积:0.14.. 2.5 mm2
