电气连接类
货号: #09150043013
库存: 0件
规格选项:
HARTING是一家总部位于德国的全球领先连接器及工业网络技术公司，成立于1945年。 公司由威廉·哈廷（Wilhelm Harting）在德国埃斯珀尔坎普创立，最初致力于为德国新兴行业制造有用的技术产品。随着时间的推移，HARTING的业务逐渐扩展，如今其产品广泛应用于电力、通信、自动化、航空、汽车、机械、医疗等多个行业。
HARTING的产品种类丰富，包括电气和电子连接器、设备接口、网络组件和电缆组件等。这些解决方案主要应用于自动化技术、能源、交通运输技术、无线电、舞台和活动管理技术、医药技术和基础设施等领域。公司以其高质量和创新产品著称，不断推出新的解决方案以满足客户的需求
HARTING在全球拥有广泛的业务网络，包括生产工厂和销售公司。公司在德国、英国、瑞士、美国、罗马尼亚及中国等国家设有生产工厂，并在全球40多个国家设有附属公司。特别是在中国，HARTING是首家获得CCC证书的国际知名连接器厂商，主要集中在轨道交通、能源、工厂自动化和机械等市场。
类别 模块
系列 Han-Modular®
模块类別 Han ® Multi 模块
模块尺寸 双模块
模块介绍 按照DIN 41 626
类别 插芯

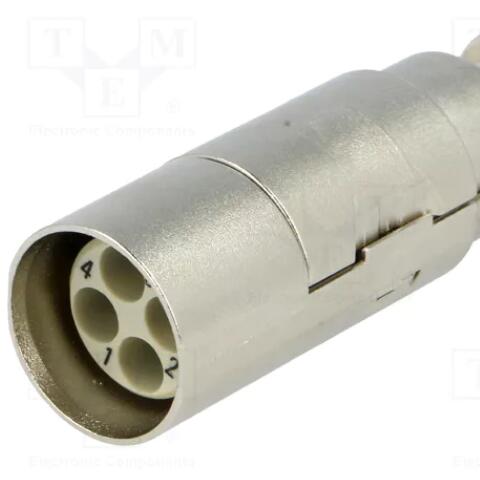

系列 Han-Quintax®
插针端子介绍 用于Han D®压接针
版本
公母类型 公头
针数 4
更多插针 +屏蔽
详细资料 请单独订购压接针。
技术参数
导体截面积 0.14 ... 2.5 mm²
额定电流 10 A
额定电压 50 V
额定脉沖电压 0.8 kV
污染等级 3
接触电阻，屏蔽 ≤ 100 mΩ
极限温度 -40 ... +85 °C
插拔次数 ≥ 500
材料特性
材料(插芯) 聚碳酸酯 (PC)
颜色(插芯) RAL 7032（卵石灰）
材料（屏蔽） 锌压铸，镀镍
材料阻燃性等级符合 UL 94 V-0
RoHS 符合
ELV 状态 符合
China RoHS e
REACH 附件 XVII 物质 不包含
REACH 附件 XIV 物质 不包含
REACH SVHC 物质 不包含
加州 65 号提案物质 不包含
铁路车辆防火 EN 45545-2 (2020-08)
包含危险等级的要求集 R22 (HL 1-3)
R23 (HL 1-3)其他型号
Han 4 QUINTAX FEMALE ZINC
物料编号: 09 15 004 3113
插针:4- +屏蔽|导体截面积: 0..2.5mm2|额定电流: 10A|聚碳酸酯 (PC) | RAL 7032 (卵石灰)
公头
可配
Han-Quintax contact male, 3-9.5mm
物料编号: 09 15 004 3013
插针:4+屏蔽|导体截面积: 0.14...2.5 mm2|额定电流: 10A|聚碳酸酯 (PC)| RAL 7032 (卵石灰)
Han-Quintax模块
Han MODULAR 2/4 MODULE MALE
物料编号: 09 14 002 3001
双模块|压接针| 公头| 聚碳酸酯 (PC)| RAL 7032 (卵石灰)
Han-Quintax模块
Han-Quintax module, female
物料编号:09 14 002 3101
双模块|压接针|头|聚碳酸酯(PC)|RAL7032(卵石灰)
压接针
可配
Han E Coax male
物料编号:09 15 001 3023
公头|插针:1 +屏蔽|导体截面积: 0.14...4mm2|额定电流:16A| 聚碳酸酯(PC)| RAL 7032 (卵灰头
可配
Han High Density Quintax female (8 pin)
物料编号:09 15 008 3113
插针:8+屏蔽|导体截面积: 0.09..0.52 mm2|额定电流:5A| 聚碳酸酯 (PC)| RAL 7032 (卵石灰)
平公头
可配
Han High Density Quintax male (8 pin)
物料编号: 09 15 008 3013
插针:8 +屏蔽|导体截面积: 0.09..0.52 mm2|额定电流:5A| 聚碳酸酯 (PC) | RAL 7032 (卵石灰)
压接针
可配
Han COAX MALE-C
物料编号: 09 15 001 3013
公头|插针:1+屏蔽|导体截面积: 014...2.5mm2|额定电流: 10A|聚碳酸酯 (PC) | RAL 7032 (卵石灰)
压接针
可配
Han COAX FEMALE-C
物料编号: 09 15 001 3113
母头|插针:1+屏蔽| 导体截面积: 0.14...2.5mm2|额定电流: 10A|聚碳酸酯 (PC)| RAL 7032 (卵石灰)
压接针
Han E Quintax Coaxial - Femea
物料编号:09 15 001 3123
母头|插针:1 +屏蔽|导体截面积: 0.14...4mm2|额定电流:16A| 聚碳酸酯(PC)| RAL 7032 (卵石灰
