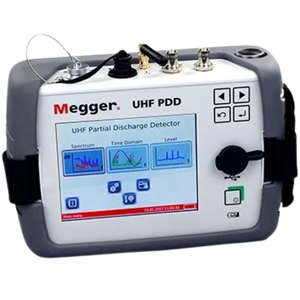

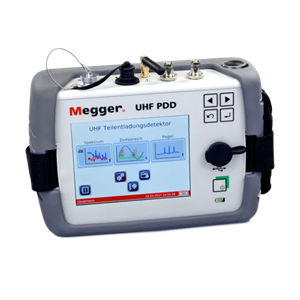

megger梅凯UHF PD Detector手持式在线局部放电变电站巡检系统

品牌简介：

Megger是一家拥有超过130年历史的公司，在电气测试和测量行业中享有盛誉。公司致力于为全球提供精准、可靠和安全的电气测试、测量及监测解决方案。Megger的核心业务是为关键能源和水务基础设施提供测试、监测及数据驱动的解决方案。

• 核心应用领域：产品广泛应用于电缆测试与诊断、保护继电器与系统、断路器、变压器测试与诊断、低压安装、常规电气测试以及电机和发电机测试等多个场景。

• 主要产品线：产品组合极为丰富，涵盖绝缘电阻测试仪、接地电阻测试仪、变压器测试仪、断路器测试仪、继电保护测试仪、电缆故障定位仪、电能质量分析仪、万用表、钳形表等。

• 服务行业：为公用事业、制造业、交通运输、数据中心、新能源等众多行业提供服务

产品简介：

手持式在线局部放电变电站巡检系统

关于产品

●  非侵入式在线PD测量工具，适用于中高压变电站

●  大尺寸彩色触摸屏，操作便捷

●  双通道系统，可直接比较两个传感器的测量结果

●  通过内置电池、室电或外部传感器与电源频率同步，进行PRPD模式识别

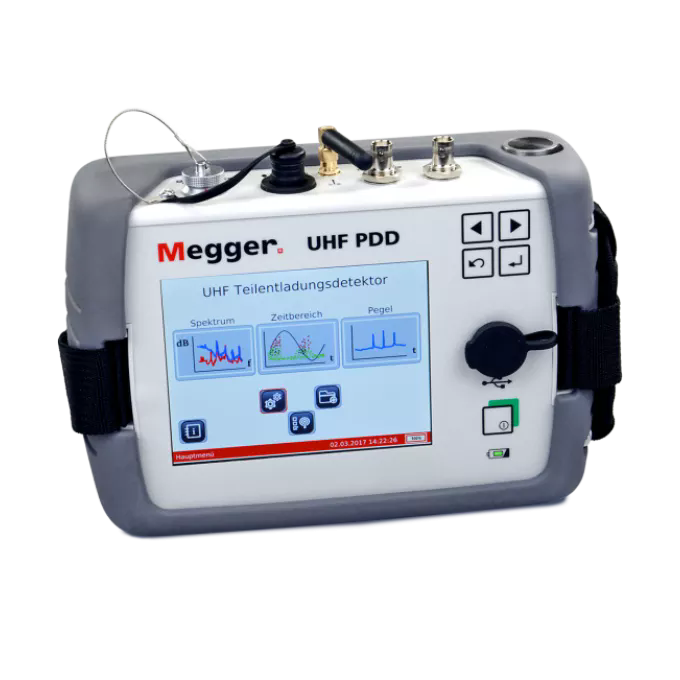

UHF PD检测仪是一款手持式在线局部放电（PD）变电站检测系统，专为中压（MV）和高压（HV）变电站快速、非侵入式检测而设计。这些变电站中的组件故障可能导致人员受伤，设备损坏和计划外停机，从而带来严重的运营中断和高昂的经济损失。因此，使用UHF PD检测仪进行预测性状态评估是至关重要的，以便在故障发生之前识别电气设备中正在发展的故障。

UHF PD检测仪应该是所有维护和服务团队工具包的一部分。由于其高测量带宽，UHF方法可以在HV组件（如电缆端接头、避雷器、电压变压器和隔离开关）上提供精准的局部在线PD测量。

仪器上的双测量通道允许比较两个相位或两种类型的UHF传感器，使UHF PD探测器成为一个更加多功能的工具。事实上，它还可以使用无线电频率结合各种TEV和HFCT传感器进行中压开关设备勘测。

不仅如此，其相位分辨PD模式（PRPD）显示有助于识别缺陷类型，更重要的是区分PD信号中的噪声。PD读数中的噪声可能导致错误的测量结果和不必要的组件更换。 Megger UHF PD检测仪的卓越抗干扰能力，确保了精准的局部放电测量，消除了误报，使得只有真正存在故障的组件才会被标记为需更换。

该手持设备既可通过按键操作，也可使用6 英寸大尺寸彩色触摸屏操作，并且电池续航时间超过 10 小时，确保现场检测的便捷性与持续性。

技术规格

• 输出特性：

• 最大测试电流：2 A

• 长测试线模式电流：最高 1 A (针对 4 Ω 电阻)

• 最大合规输出电压：3.24 V (1 A 模式) / 2.2 V (2 A 模式)

• 电流输出精度：常规和电感模式下为 ±10%

• 测量能力：

• 测试模式：支持双向和单向测试模式。双向模式可消除静态电动势(EMF)的影响。

• 电源与续航：

• 电池类型：内置可充电电池

• 单次充电测试次数：可进行多达 500 次 2A/3秒的测试

• 安全与防护：

• 安全等级：CAT III 600 V / CAT IV 300 V (符合 IEC61010 标准)

• 主动保护：具备 <600V 的主动保护功能，意外连接到带电电路时不会烧断保险丝

• 防护等级：IP54，防尘防潮，适合户外使用

• 数据与通信：

• 数据存储：内置存储器，支持手动和自动保存结果

• 数据导出：可通过 USB 端口将数据导出至U盘

• 无线通信：支持蓝牙传输测试结果，兼容 CertSuite Asset 软件 (iOS/Android)

• 物理规格：

• 尺寸与重量：手持式设计，坚固耐用
