megger梅凯IDAX系列绝缘诊断分析仪

品牌简介：

Megger是一家拥有超过130年历史的公司，在电气测试和测量行业中享有盛誉。公司致力于为全球提供精准、可靠和安全的电气测试、测量及监测解决方案。Megger的核心业务是为关键能源和水务基础设施提供测试、监测及数据驱动的解决方案。

• 核心应用领域：产品广泛应用于电缆测试与诊断、保护继电器与系统、断路器、变压器测试与诊断、低压安装、常规电气测试以及电机和发电机测试等多个场景。

• 主要产品线：产品组合极为丰富，涵盖绝缘电阻测试仪、接地电阻测试仪、变压器测试仪、断路器测试仪、继电保护测试仪、电缆故障定位仪、电能质量分析仪、万用表、钳形表等。

• 服务行业：为公用事业、制造业、交通运输、数据中心、新能源等众多行业提供服务

产品简介

关于产品

IDAX 是一款基于 DFR（介电频率响应）技术的绝缘诊断分析仪，也被称为 FDS（频域介电谱）。DFR 技术是实验室中已经建立的测试程序，在 Megger 公司的创新努力中，已经被改编为适用于现场使用的 IDAX 系列仪器。

DFR 是在多个频率上测量电容和损耗（tan delta 或功率因数）的过程。测得的 DFR 曲线取决于绝缘几何形状、水分、油的导电性和温度。通过对参考材料模型进行高级曲线拟合，IDAX 计算固体绝缘中的水分含量、25°C 参考温度下的油导电性，以及 20°C 参考温度下的 tan delta/功率因数。

在这些计算中，ITC（单独温度校正）是另一项重要的 Megger 创新，用于将测试数据从测试对象的温度转换到参考温度。IDAX 软件包括了一个经过 ITC 校正的频率扫描，专门设计用于评估仪器变压器和套管。

由于对时间域和频率域数据组合的新颖方法，IDAX 提供了市场上从 1 kHz 到 10 μHz 进行完整 DFR 测量的最短测量时间。在转换和组合之前，每个数据集（时间或频率）都拟合了单独的参考模型，这消除了近似值或不完整数据集转换引入的风险。

IDAX 非常易于使用，具有自动化的测试流程和结果显示，使用易于理解的“红黄绿”系统。

IDAX DFR 方法现在已成为国际指南和标准的一部分，例如 Cigre TB 254、Cigre TB 414、Cigre TB 445、Cigre TB 775、IEEE C57.152-2013、IEEE C57.161-2018、DL/T 1980-2019、DL/T 2231-2021。

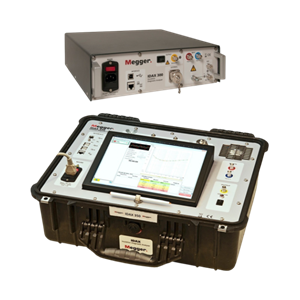

IDAX 提供多个版本：

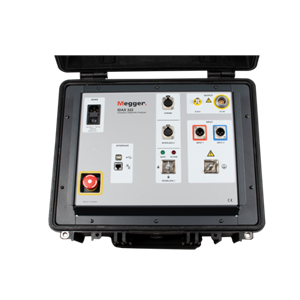

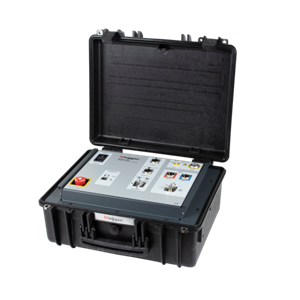

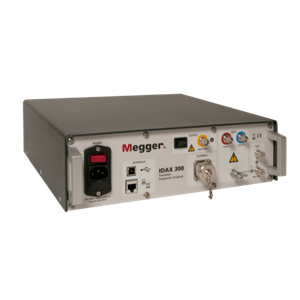

●  IDAX300 – 一款紧凑轻便的三通道输入仪器（红色、蓝色和地线），具有三端口（发生器、测量和保护）和一个电流表，可与运行 IDAX 诊断软件的外部计算机配合使用。

●  IDAX300/S – 与 IDAX 300 相同，但配有两个电流表，用于两个同时测量。

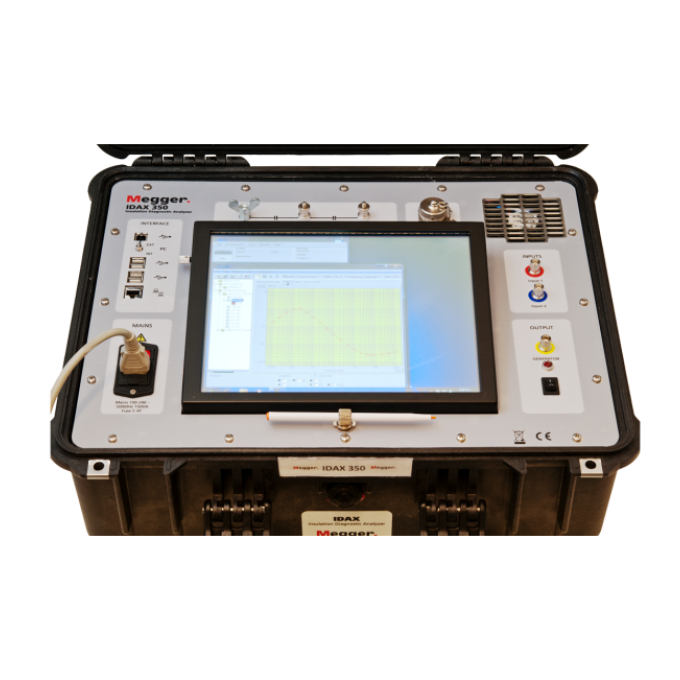

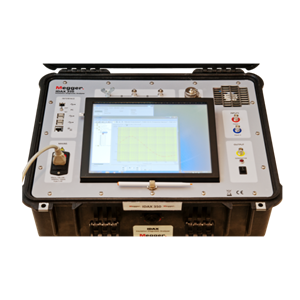

●  IDAX350 – 与 IDAX 300/S 相同，但采用耐用防水外壳，内置一个板载计算机，还可用于控制其他 Megger 仪器。

●  IDAX322 – 与 IDAX 300/S 相同，但具有内置的 2 kV 放大器，用于提高低电容测试对象的信噪比。非常适合现场测试套管。

对于扩展应用，IDAX 与 VAX 高压放大器完美无缝地接口；VAX020 用于 2 kV，VAX220/230 用于 20/30 kV（根据需求提供）。

技术规格

• 技术基础：介电频率响应 (DFR) / 频域介电谱 (FDS)

• 测量参数：电容、介损/功率因数 (tan delta/power factor)

• 分析结果：固体绝缘中的水分含量、25°C 下的油导电率、20°C 下的介损/功率因数

• 频率范围：1 kHz 至 10 μHz

• 温度校正：自动独立温度校正 (ITC)

• 测量精度：0.5% + 1 pF

• 存储温度：-40°C 至 +70°C

• 物理规格 (IDAX 300)：

• 尺寸：335 x 300 x 99 mm

• 运输箱尺寸：520 x 430 x 220 mm
