KAST Stator测试系统

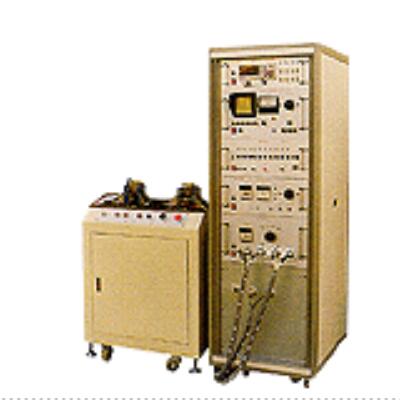

照片的解释

上面的照片作为定子测试系统的一个例子是电机定子测试系统。从最上面的面板来看，它由电阻测试、浪涌测试、控制面板、穿刺测试、电源面板组成。所有的设备都装在柜内，即使电流测试和旋转方向测试也能自动进行，但支撑测试物品的工作台（工作台和设置夹具）是专门分开的。所有的综合测试系统的形式都是这样的，但其他的测试设备可以根据需要附加。

解释

电机定子试验系统包括定子喘振试验、击穿试验、电阻试验、绝缘试验、电流试验和旋转方向试验。印象电机或交流发电机的汽车有相同的测试项目，这些。试验方法：将试验品放在工作台上方待设置的夹具上，按下启动按钮，上述试验项目自动按顺序进行。当发现不良产品时，停止测试过程，并用蜂鸣器提示不良步骤。同时，设置夹具分离为A、B两条线，减少测试时间。因此，可以减少装载和卸载的时间损失。

规范

设备工作电压：交流110v、220v、50hz或60hz

试验项目：4~8个项目，可根据需要进行调整

测试时间

如果只有A线，则合成测试所需时间Tt=

(1)浪涌试验（三幅图像时）每0.5秒3次（3步），因此

0.5秒× 3 = 1.5秒

(2)穿刺试验一次，1秒

(3)电阻试验3次，每次0.5秒要求因此，0.5秒× 3 = 1.5秒

(4)绝缘试验一次，1秒

(5)当前测试和旋转方向测试(同时)2秒Tt =(1) +(2) +(3) +(4) +(5)和每一步的间隔时间需要0.2秒转换,整个测试9倍,因此间隔8倍,从这个计算,8 x 0.2秒变成了1.6秒。最后,7秒+ 1.6秒= 8.6秒,也就是说,合成所需测试时间仅行变成了8.6秒。但是因为有两行,B和加载,卸载时间不包括,每条线路所需的总测试时间（Tt）预计约为8.6秒，并且可以根据场合需求略微增加或减少。

控制方式：采用PLC控制方式，并采用磁铁、H、V簧式继电器。

维

机柜类型：W600、H1820、d800mm

工作台：W600、H900、D600 mm
