KAST Transtormer测试系统

照片的解释

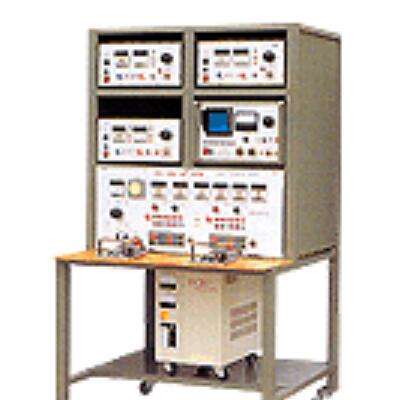

上图是一个小尺寸的全检Trans系统，其所有输入、输出线均为引脚型。本系统以测试夹具采用A、B两条线的形式来缩短上下料时间为例。对于Test项，所有的解释项都是自动处理的。这些测试完美地完成了对Trans电气效率的一般检查。

为了彻底测试各种Trans，必须测试以下项目（见图）。

卸载电流测试测试在施加正常工作电压的情况下，有多少输入电流流向一次（P部分）

如图所示穿刺试验，如果第二部分（S部分）输出为4，则穿刺试验的位置在P与芯、P与S~S©þ、芯与S~S©þ、S~S©þ之间，即在4个线圈之间相互进行穿刺试验。因此，没有。需要穿刺试验的总步骤为4次。

浪涌试验p部分一次，每次S~S©þ的连接条件下进行一次。合计2次

从P到S~S©þ与Core之间的绝缘试验一次，从S~S©þ到P之间的绝缘试验一次，共2次

第二次电压试验从每个S~S©þ输出电压试验，每次一次

标准规格

设备工作电压ac110v、220v， 50 ~ 60hz

输入电压：AC 110v ~AC 440v，或20 ~ 60khz的Sin波（SMPS Trans）

测试项目-卸载电流测试（Io）

-浪涌试验

-穿刺试验

-绝缘试验

-第二部分输出电压测试

测试步骤4~12步骤

测试时间7~12秒

机柜类型或与照片中的夹具台相同的系统类型。
