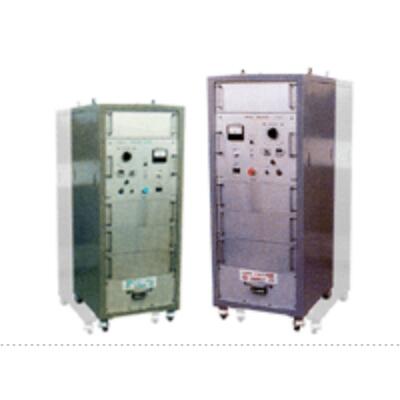

下面介绍两种数字式浪涌测试仪。
1) kt-903d；3 KV脉冲
2) kt-905d；5kv脉冲
一、KT 903D及-905D规格
规格值
单位条件
1电源220±10ac v 50hz ~ 60hz
2输出电压0.5~ 3kv在KT-903D
在KT-905D中0.5~5 kv
测试结果的好坏评价见第1条
波形记忆容量最大60 ea
5试样测试时间：约0.3秒
母板的存放时间
（参考）波形约2.5秒见第2条
7液晶窗口尺寸nom . 5.1英寸单声道
320 x 241点
8位a /D转换器
20名议员
9功耗约100w
10尺寸420 × 190 × 600mm宽×高×深
净重约15公斤
一号门将
1)每个被测产品的三个偏差由下式确定：
-。两个波形的绝对面积之差的偏差。
-。两种波形的面积差异的偏差。
-。由电晕、电弧、噪音和/或其他因素引起的过度放电偏差。
2)然后将上述偏差换算成百分比（%）
，除以样本（参考）波形的面积。
如果以上三个条件中的任何一个超过此预设限制，则计算为
为“坏”，因为预设的误差限制百分比（%）只有1点。
样本（参考或母版）的No2波形表示具体要求。
D.电涌测试仪
这些设备在试验过程中产生3KV（或5kv）冲击电压。严重的
可能对人体产生严重的电击。
因此，确实需要遵守以下说明；
1. 操作前请接地后端子的接地连接。
2. 将待测试样置于绝缘处，不要触摸
被测产品和输出连接器（高压流动）。
3. 请勿在潮湿或易燃区附近操作。
4. 不使用时断开连接，安全保存输出接头。
5. 维护/修理时插头断开。
6. 这台设备非常复杂，如果需要维护，
应该由授权的人来处理。
我们，科斯特工程，永远与您同在。
科斯特工程有限公司
总部及工厂；韩国庆北龟尾市龟平洞387-1
T + 82-54-474-6490 ~ 2
F + 82-54-474-6493
电子邮件hello@kasteng.com
网站http://www.kasteng.com
三、数字浪涌测试仪的使用方法
1. 前面面板的描述
(1)电源开关及保险丝
带2A额定保险丝的开/关开关。
(2) 5.1英寸液晶显示开关
液晶屏以图形形式显示样品（母片）和波形
在测试的产品，其结果也显示在数字图形。
(3)型号选择数字开关（00~60）
这个开关选择记忆的数字来召回存储的显示
采样波形及其文本的。
所选数据（试样和待测产品的波形）为
存储在指定的内存区域，称为地址号。
采样波形的最大存储容量为60个采样，
范围从00到60。
(4)判断选择数字开关（00~99%）
这个数字开关比较/评估主和源之间的波形
产品。如果测试结果超出用户设定的预设限制，则
它被评价为失败，“坏”。
例如，将预设限制设置为05，则测试结果超过
到5%，被测产品也被发现是“坏的”。
(5)程序存储按钮
此按钮存储参考波形及其相关数据(测试电压，
错误设置限制（%）和脉冲数
一旦按下此按钮，预设测试电压，采样波形，脉冲
数量和限制设置存储在预设数量中。
通过型号选择开关(3)选择预设内存数量；
按钮打开时，每种模式的存储时间约为2.5秒。
(6)试验电压选择数字开关
用于根据不同的产品设定合适的试验电压。
—对于3kv浪涌测试仪，可设置取值范围为
05 ~ 30 （0.5~ 3kv）。
—对于5kv浪涌测试仪，可设置取值范围为
05 ~ 50 （0.5~ 5kv）。
(7)文字/图形模式选择开关
此开关用于确定图形波形及其文本是否
显示或仅显示其文本（%设置，音量，好/坏）
-。在图形模式下，两种波形（主试样和待测试样）
在测试时显示在屏幕上。
-。在文本模式下，只显示文本，因此可以减少测试
自动测试时间。
下图以文本模式为例。
(8)宽度选择数字开关（00 ~ 07 8种模式）
该开关用于选择8种不同的波形宽度之一。
-设置水平越高，扫描波形越多。
-设置级别越低（数字数字），扫描的尺寸越小
波形，这使得它们可以准确地进行比较。
