KAST 簧片继电器

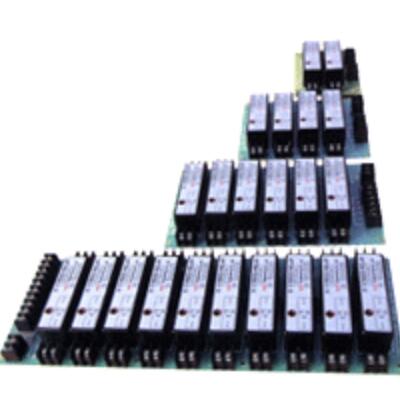

带有簧片继电器和端子块的PCB

*图纸说明

这张照片显示了与高压簧片继电器连接的PCB。

订购时，簧片继电器应随PCB一起提供

为了您的方便。

介绍了几种带端子的PCB及其端子排

可用于2、4、6或10簧片继电器的附件。

我们的高压簧片继电器的优点

连接起来更容易

-。简单连接4点焊接

-。如果需要，提供具有适当数量端子排的PCB。

开/关操作目视检查。

-。开/关LED显示灯附在簧片继电器的顶部。

(专利许可；编号0361373)

-。这种结构更适用于高压簧片继电器。

贴附玻璃管结构牢固

-。储存在簧片继电器中的玻璃管抗冲击更强

采用更新设计，有别于常规机型

以两个凸出边缘的玻璃管的形式出现在芦苇接力器上。

4小批量也可以购买。

表1：高压簧片继电器特性

测试项目规格值

单位

击穿电压大于16kv

11千伏以上发生电弧的可能性

延时最大3§

关闭延时，最大400磅

电压开启最小15v

关闭最小3.5 v

功率：50w

接触电阻最大值10 mΩ

轻载使用寿命最长为10 exp 8 ea

在使用其他负载时，最大可达10 exp 7 ea

开/关触点数量最多30 ea/秒

触点电流最大3a

线圈绕组电阻约680 Ω

接触灵敏度120~ 200a /T

注：A/T：安培/转

*图纸说明

这张照片显示了安装在我们的高压簧片继电器

自动控制器。特别使用高压簧片继电器

在高压开/关控制器领域，低电阻接触

电路精确的电阻测量，和开/短

保护设备的电路。

*高压励磁继电器简介

1. 高压簧片继电器的质量和可靠性非常重要，因为

该元件连续控制高压作为ON/OFF

变化非常快。

我们是韩国唯一生产高压励磁继电器成品的厂家。

我们KAST工程公司在我们的测试中使用了很多我们的高压簧片继电器

1998年开始设备制造。

这意味着我们不仅是高压励磁继电器的制造商，而且

也是一个大消费者。

2. 我们的15kv额定高压簧片继电器，KT-1A24-15K，更可靠

采用创新设计，具有明亮的开/关显示LED灯（专利）

许可证号0361373)和高度坚固的抗物理冲击结构。

3. 根据我们的检验，所有的成品都在检验中

规范（最终检验和长期可靠性），主要是

根据世界知名的规格和我们长期的经验。

经检验后，每件产品都标有生产序列号。

4. 为方便起见，高压簧片继电器应提供

如果需要，PCB上附有适当数量的端子排。
