KAST Rotor测试系统

照片的解释

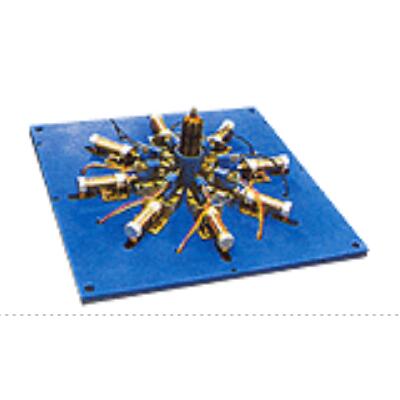

该设备作为转子（电枢）测试夹具的一个例子，在分段的周围有许多气缸，并且可以从上面把转子放在上面和下面。根据场合的需要，它是制造的形式只有2或3个气缸加载，因此可以认为，转子旋转在每一个规则的角度在每一个转换的测试步骤。但由于综合试验时间长，操作误差和故障频发，在使用过程中效率大大降低。

解释

在转子或电枢试验中，对于电刷式换向器，浪涌刺穿电阻试验很重要，但也必须测试换向器各节是否具有良好的熔合条件。这种方法与电阻测试不同，必须尝试将大量大电流直接应用于每个部分，并且此时必须检查电阻状况。对于本次测试，转子的测试夹具需要有每个气缸，以便将电流施加到每个部分。因此，它不可避免地有一个复杂的组成，但有必要提高考试速度，采取一个完美的测试。

标准规格

设备工作电压ac110v、220v， 50 ~ 60hz

试验项目根据需要自由设置。根据no有不同。段。为了测试完美的熔合状态，测试步骤增加了那么多。因此通常需要13~14秒。

尺寸柜和工作台与侧页定子测试仪类似，但测试夹具的组成更为复杂。

控制方式：采用PLC控制方式，并采用磁铁、H、V簧式继电器。

维

机柜类型：W600、H1820、d800mm

工作台：W600、H900、D600 mm

测试项目

浪涌试验确定线圈之间是否发生层短、针孔、电晕，以及线段之间是否发生短路和异物介入。

穿刺试验确认线圈与铁芯（或轴）之间的介电强度

电阻试验将换向器段等分三段或四段，确定绕组的沉降状态。

为了区分线圈与线段之间的接触是否完美，需要对每一个线段进行测试和确认。一般情况下，如果熔合试验进行得很好，则可以省略试验。
